10.9级材料选择12.9级12.9级材料选择
ML10材料打螺母能否达到8级？

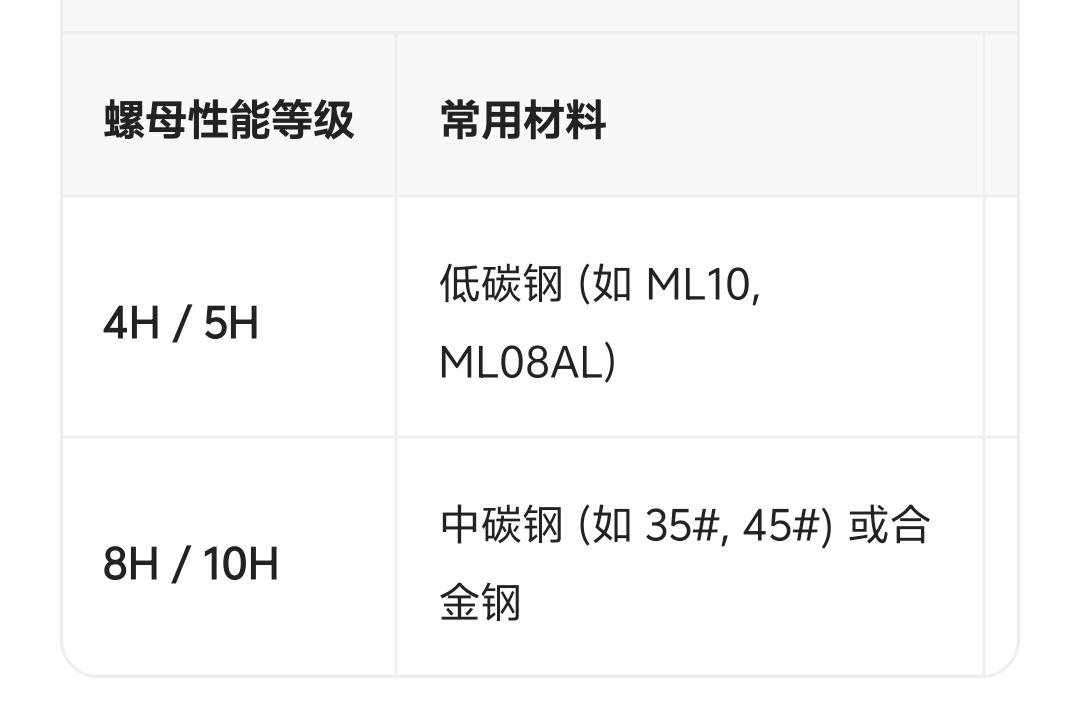

￥5请教一下大佬们 ML10用来打焊接螺母的话 有办法达到8级吗 热处理效果如何？
全部回答
蒋
蒋
回答 57
发帖 2
关注者 2
蒋
蒋
回答 57
发帖 2
关注者 2
看来大部分人不知道，8级是可以不用热处理的，像M5 6 8这种较小规格，甚至用08 10 都无需热处理可满足8级要求。只有大点规格的才需要。这是实践证明也是标准规定。能达到8级，就别浪费热处理成本了。
赞同
回复
137****3264
137****3264
回答 1
发帖 0
关注者 0
达不到
赞同
回复
春夏秋冬
春夏秋冬
回答 6761
发帖 1555
关注者 172
达不到要求的，老板，ML10是一种低碳冷镦钢，其含碳量很低（约0.07%-0.14%）。根据国标GB/T 6478，其热轧状态下的抗拉强度（σb）仅需达到 ≥333 MPa。即使经过冷镦加工，其强度提升也有限，远未达到8级螺母要求，
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1474
发帖 0
关注者 162
**ML10材料打螺母难以达到8级性能要求，即使通过热处理也难以稳定实现。**以下是具体分析：
### **一、ML10材料的基础性能限制**
ML10属于低碳冷镦钢，其化学成分和力学性能如下：
- **碳含量**：0.07%~0.14%，属于低碳钢范畴。
- **抗拉强度**：≥333 MPa（热轧状态），屈服强度≥206 MPa。
- **硬度**：热轧状态下≤136 HB（约相当于12~15 HRC）。
**8级螺母的性能要求**：
- **抗拉强度**：≥800 MPa。
- **屈服强度**：≥640 MPa。
- **硬度**：通常需达到22~32 HRC（表面），心部硬度30~38 HRC。
**对比结论**：ML10的原始强度远低于8级螺母的要求，仅通过冷加工（如冷镦）的冷作硬化效果有限，无法稳定达到8级性能。
### **二、热处理对ML10的强化效果分析**
ML10可通过淬火+回火工艺提升硬度，但存在以下问题：
1. **淬透性不足**：
- ML10的碳含量较低（<0.15%），淬透性较差，即使淬火后也难以形成均匀的马氏体组织，导致心部硬度不足。
- 实验数据显示，ML10淬火后硬度可达58~62 HRC（表面），但此数据可能针对薄截面或特殊工艺，且**韧性显著下降**，易脆断。
2. **热处理后的性能矛盾**：
- **高硬度与低韧性**：淬火后硬度提升，但韧性降低，螺母在装配或使用中易开裂。
- **尺寸稳定性**：热处理可能导致螺母变形，影响螺纹精度和装配性能。
3. **与8级螺母要求的差距**：
- 即使通过热处理使ML10表面硬度达到22~32 HRC，其心部硬度仍可能低于30 HRC，无法满足8级螺母的抗拉强度和屈服强度要求。
### **三、行业实践与替代方案**
1. **8级螺母的常用材料**：
- **中碳钢**：如35#、45#钢，通过淬火+回火可稳定达到8级性能。
- **合金钢**：如ML35CrMo、40Cr，添加合金元素（Cr、Mo）提升强度和抗疲劳性能，适用于动态载荷环境。
2. **ML10的适用场景**：
- ML10主要用于制造低强度螺母（如4级、5级）或非关键部位零件，其成本低、加工性能好，但无法替代中碳钢或合金钢用于8级螺母。
3. **焊接螺母的特殊要求**：
- 焊接螺母需承受焊接热影响区的性能变化，ML10的低碳特性可能导致焊接后强度进一步降低，需通过焊后热处理恢复性能，但工艺复杂且成本较高。
### **四、结论与建议**
- **ML10无法通过常规工艺达到8级螺母性能**：其低碳含量和淬透性限制了强度提升空间，热处理后虽硬度提升，但韧性、心部强度和尺寸稳定性均无法满足要求。
- **替代方案**：
- 选用中碳钢（如35#、45#）或合金钢（如ML35CrMo）作为8级螺母材料。
- 若必须使用ML10，需重新评估螺母的设计载荷，降低性能等级要求（如改用6级或以下），或通过结构优化（如增加螺母厚度）补偿强度不足。
赞同
回复
快速回答
您需要登录后才可以回答，马上登录/注册
挑战赛
挑战赛二维码
关注我们
公众号二维码
关注得螺丝币
小程序二维码
Copyright© 版权所有 广州华螺网信息技术有限公司 紧固云 FastenCloud.com
粤ICP备19053610号-5
粤公网安备 44011202002831号
粤公网安备 44011202002831号
