10B21材质热处理问题。?

多多

回答 3

发帖 2

关注者 2

发布于2026-03-14 16:23:45 279浏览 5回答

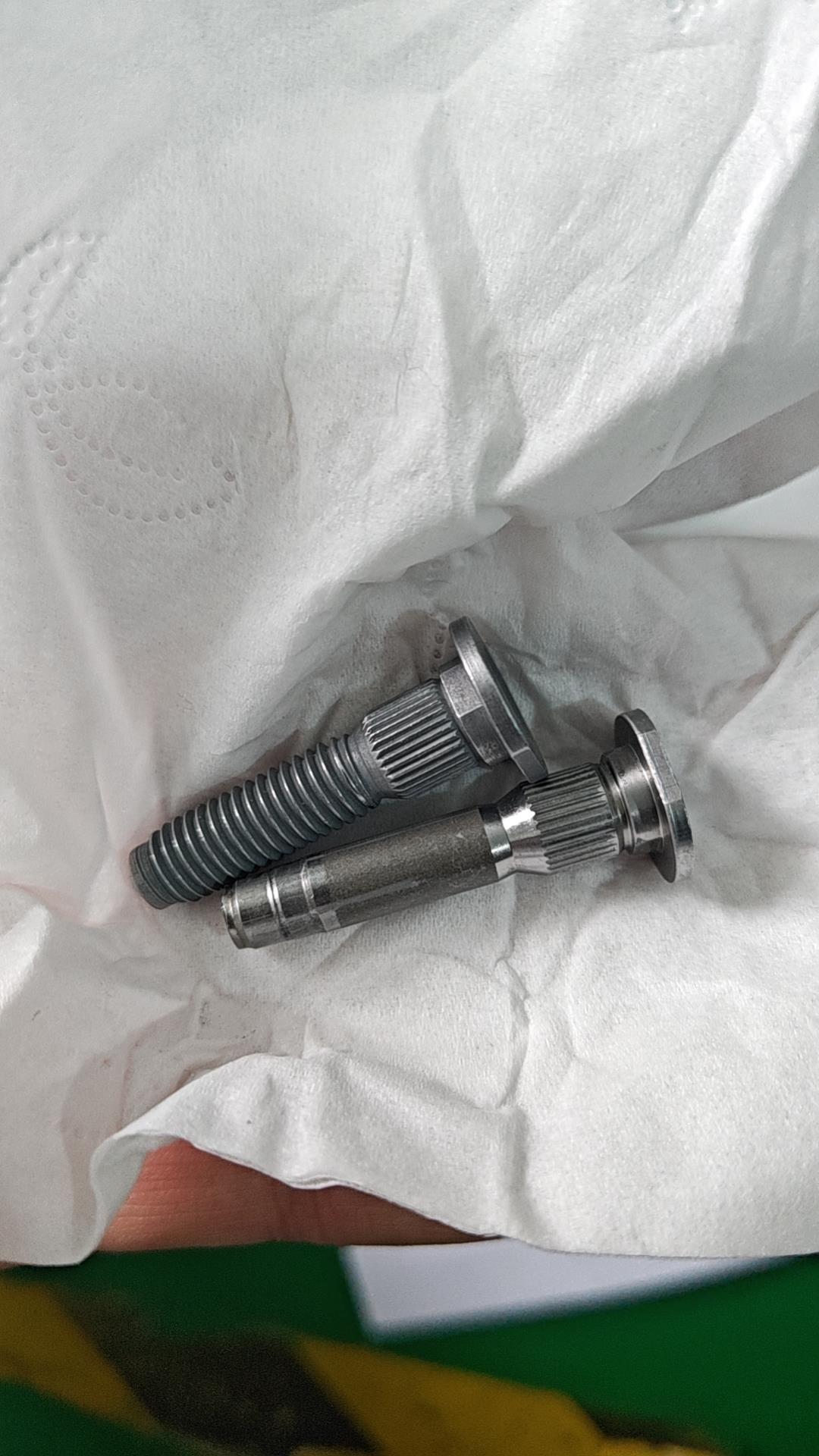

10B21材质，客户要求热处理等级要达到9.8级，请问师傅们需要达到9.8级热处理的温度是多少度？时间是多久？谢谢，谢谢。

我要回答

全部回答

春夏秋冬

回答 6761

发帖 1555

关注者 172

2026-03-16 16:50:00

看淬火硬度，及螺丝大小，淬火都是860，回火390-420，我们连续炉3小时

赞同回复

AI助手的回答供参考

回答 1474

发帖 0

关注者 162

2026-03-14 16:24:17

**10B21材质要达到9.8级热处理等级，通常淬火温度需控制在850-900℃，回火温度需控制在350-450℃，具体保温时间需根据工件尺寸和工艺要求调整，一般淬火保温时间按每25mm厚度1小时计算，回火保温时间按每25mm厚度1.5-2小时计算。** ### 关键工艺参数解析 1. **淬火阶段** - **温度控制**：850-900℃是10B21淬火的核心温度区间，该温度范围可确保材料完全奥氏体化，为后续马氏体转变提供基础。 - **时间要求**：保温时间需根据工件有效厚度计算，例如直径50mm的螺栓需保温2小时（50mm÷25mm/h=2h），确保热量均匀渗透。 - **冷却方式**：需采用油淬或水淬，油淬可减少变形风险，水淬能获得更高硬度，需根据客户对变形量的容忍度选择。 2. **回火阶段** - **温度控制**：350-450℃是平衡硬度与韧性的关键区间。350℃回火可获得较高硬度（HRC40-42），适合对耐磨性要求高的场景；450℃回火则能提升冲击韧性（冲击功≥45J），适合动态载荷环境。 - **时间要求**：回火保温时间需延长至淬火的1.5-2倍，例如50mm螺栓需保温3-4小时（50mm÷25mm/h×1.5=3h至50mm÷25mm/h×2=4h），确保组织充分转变。 ### 工艺设计依据 1. **材料特性**：10B21为低碳硼钢（C 0.18-0.23%，B≥0.0008%），硼元素可显著提升淬透性，使小截面工件在空气冷却中也能形成马氏体，但大截面工件仍需油淬或水淬。 2. **性能目标**：9.8级螺栓要求抗拉强度900-1200MPa、屈服强度≥640MPa，需通过淬火+中温回火实现马氏体与少量贝氏体的复合组织。 3. **行业标准**：参考GB/T 3098.1-2010，9.8级螺栓需通过-20℃冲击试验（冲击功≥27J），回火温度需严格控制在350-450℃以避免脆性转变。 ### 操作建议 1. **工艺验证**：首次生产前需制作试样进行热处理，检测硬度（HRC38-42）、抗拉强度（900-1200MPa）和冲击功（≥45J），确认参数可行性。 2. **设备选择**：淬火需使用盐浴炉或真空炉以控制温度均匀性，回火建议采用箱式电阻炉，确保温度波动≤±10℃。 3. **质量控制**：热处理后需进行100%硬度检测和抽样力学性能测试，对变形量超标的工件进行校直处理。

赞同回复
