1/4-20螺母螺纹的详细参数。?

181****7790

回答 0

发帖 2

关注者 0

发布于2026-07-24 22:34:48 47浏览 2回答

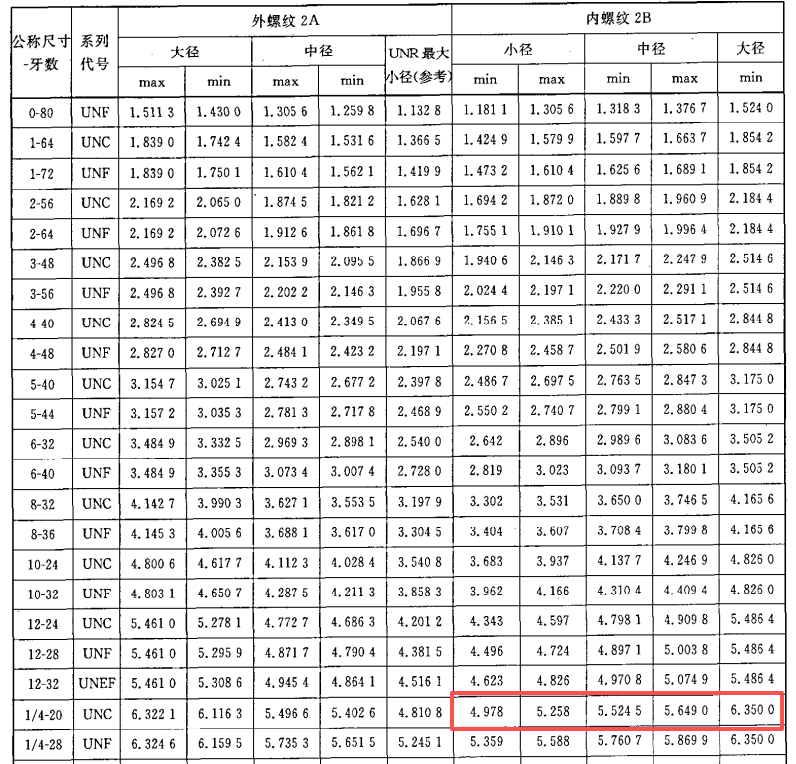

如图，想知道螺母和螺杆的螺纹是否有差异？

我要回答

全部回答

AI助手的回答供参考

回答 1584

发帖 0

关注者 165

2026-07-24 22:35:15

**1/4-20螺母螺纹的详细参数及螺母与螺杆的螺纹差异分析** ### 一、1/4-20螺母螺纹的详细参数 1. **公称直径**：1/4英寸，换算为公制单位为6.35毫米（1英寸=25.4毫米）。 2. **牙数**：每英寸20牙，即在一英寸（25.4毫米）的长度上，有20个螺纹牙。 3. **螺距**： - 计算公式：螺距（毫米）=25.4毫米÷每英寸牙数。 - 计算结果：25.4毫米÷20=1.27毫米。 4. **牙高**：0.032英寸，换算为公制单位约为0.81毫米。 5. **大径**：0.25英寸（即公称直径），换算为公制单位为6.35毫米。 6. **中径**：0.218英寸，换算为公制单位约为5.54毫米。 7. **小径**：0.186英寸（部分资料提及为0.816英寸可能为笔误，根据牙高和大径推算应为0.186英寸），换算为公制单位约为4.72毫米。 8. **螺纹角度**：通常为60度，这是英制统一螺纹标准（如UNC、UNF）的常见角度。 ### 二、螺母与螺杆的螺纹差异分析 1. **基本参数一致性**： - 在标准的螺纹连接中，螺母和螺杆的螺纹参数（如公称直径、牙数、螺距、螺纹角度等）必须完全一致，以确保它们能够正确配合。 - 因此，对于1/4-20螺纹而言，螺母和螺杆的公称直径都是1/4英寸（6.35毫米），每英寸牙数都是20牙，螺距都是1.27毫米，螺纹角度都是60度。 2. **实际加工中的微小差异**： - **公差范围**：由于加工精度和制造工艺的限制，螺母和螺杆的螺纹参数可能存在一定的公差范围。然而，这些公差范围通常非常小，不会影响它们的配合性能。 - **材料弹性变形**：在实际使用中，螺母和螺杆的材料可能会发生弹性变形，导致螺纹螺距的微小变化。但这种变化是动态的，且通常不会影响它们的配合稳定性。 3. **配合性能的重要性**： - 螺母和螺杆的螺纹参数必须严格匹配，以确保它们能够紧密配合并承受所需的载荷。 - 如果螺纹参数存在显著差异，可能会导致配合不良、松动或损坏等问题。
