冲模销，插销用什么材料？和固定安装角的区别？

300

多工位学徒

回答 1

发帖 14

关注者 0

发布于2025-12-04 06:15:28 400浏览 5回答

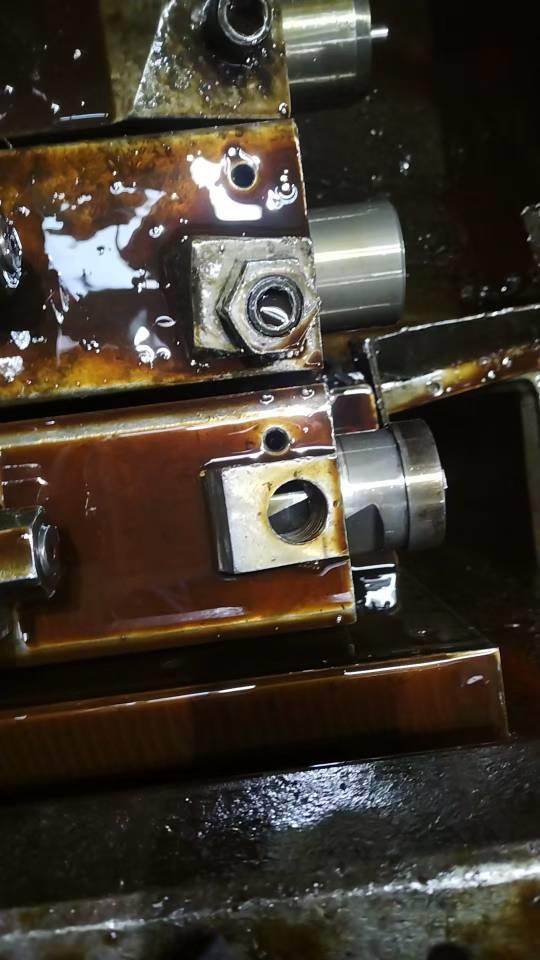

这样的冲模销子那用什么材料？脱模力量太大，销子会断，还是销子太小用多大的销子？

我要回答

全部回答

春夏秋冬

回答 6761

发帖 1555

关注者 172

2025-12-05 16:48:10

弹簧不要太长，看下后冲棒顶时销子有没有受力。楼上大师说模具口做点斜度也不错

赞同回复

151****4562

回答 4

发帖 0

关注者 0

2025-12-05 13:01:44

有现成的，紧定螺丝

赞同回复

北极南极

回答 285

发帖 4

关注者 10

2025-12-04 18:32:18

平时用的主模顶针就可以，现场也方便

赞同回复

罗

回答 197

发帖 1

关注者 16

2025-12-04 10:56:46

可以用skh-9的试一下，模具做几丝脱模斜度，这样就容易脱模了

赞同回复

AI助手的回答供参考

回答 1472

发帖 0

关注者 162

2025-12-04 06:16:14

### 冲模销与插销的材料选择及与固定安装角的区别 #### **一、冲模销与插销的常用材料** 冲模销和插销作为模具中的关键定位与连接部件，其材料选择需兼顾强度、韧性、耐磨性及热处理性能。常见材料如下： 1. **圆柱销** - **不淬硬钢与奥氏体不锈钢**：适用于低负荷场景，如普通定位销。 - 规格示例：公称直径6mm、长度30mm，硬度125~245HV30（钢）或210~280HV30（不锈钢）。 - **淬硬钢与马氏体不锈钢**：适用于高负荷场景，如冲裁模中的定位销。 - 规格示例：公称直径6mm、长度30mm，淬火后硬度550~650HV30（钢）或450~560HV30（不锈钢）。 2. **圆锥销** - 依靠锥面自锁，常用材料为35或45钢，热处理后硬度30~36HRC，适用于需要自锁的定位场景。 3. **内螺纹圆柱销** - 适用于需频繁拆卸的场景，材料与普通圆柱销类似，但通过内螺纹增强连接强度。 4. **特殊材料** - **铁氟龙材质**：适用于铝材、铜材加工，减少材料粘连。 - **硬质合金（如YG10X、YG15）**：适用于极高负荷场景，如高速冲压模具，但成本较高。 #### **二、冲模销与固定安装角的区别** 1. **功能差异** - **冲模销**：主要用于模具内部的定位、连接或顶料，需承受冲裁力、顶出力等动态载荷。 - **固定安装角**：通常指模具与压力机或其他设备的固定连接部件（如模柄、安装板），需承受模具自重及冲压时的反作用力，强调静态承载能力。 2. **设计要求** - **冲模销**：需根据顶出高度、逃孔距离选择规格，并遵循排布原则（如抽孔周围对称排配、折弯边间隔20~30mm设置）。 - **固定安装角**：需根据模具重量、压力机规格选择连接方式（如螺纹连接、键连接），并确保安装面平整度与刚度。 #### **三、脱模力过大导致销子断裂的解决方案** 1. **销子断裂原因** - **材料韧性不足**：如选用低硬度材料或热处理不当（如淬火温度不足、回火不充分）。 - **设计缺陷**：销子直径过小、根部圆角R不完全（导致应力集中）。 - **使用条件超限**：脱模力超过销子承载能力，或受到冲击力、扭曲力等额外载荷。 2. **改进措施** - **材料升级**： - 选用高韧性材料（如淬硬钢、马氏体不锈钢）或硬质合金（如YG15）。 - 对现有销子进行热处理（如淬火+回火），提高硬度与韧性平衡。 - **尺寸优化**： - 根据脱模力计算销子直径，通常推荐： - 顶料力较小：Φ6.0mm销子。 - 顶料力较大：Φ8.0mm或Φ10.0mm销子。 - 确保根部圆角R完整，减少应力集中。 - **结构改进**： - 采用内脱料形式（如弹簧顶料）分散载荷。 - 在抽孔、折弯边等关键位置对称排配销子，增强稳定性。 - **维护保养**： - 定期润滑销子，减少摩擦与磨损。 - 准备备品备件，及时更换损坏销子。 #### **四、销子尺寸选择建议** 1. **顶料销规格参考** - **一般场景**：选用Φ8.0mm LB型顶料销（规格如Φ8.0×25、Φ8.0×30）。 - **空间受限场景**：选用Φ6.0mm顶料销。 - **高负荷场景**：选用Φ10.0mm顶料销。 2. **排布原则** - 顶料销逃孔边到材料边或模具刃口边距离建议为4mm。 - 抽孔、折弯边等位置需对称排配销子，非折弯边视大小均匀分布2~4个销子。

赞同回复
