产品成型成品🔩成品螺钉
锥形铜垫圈大头平面整不平？

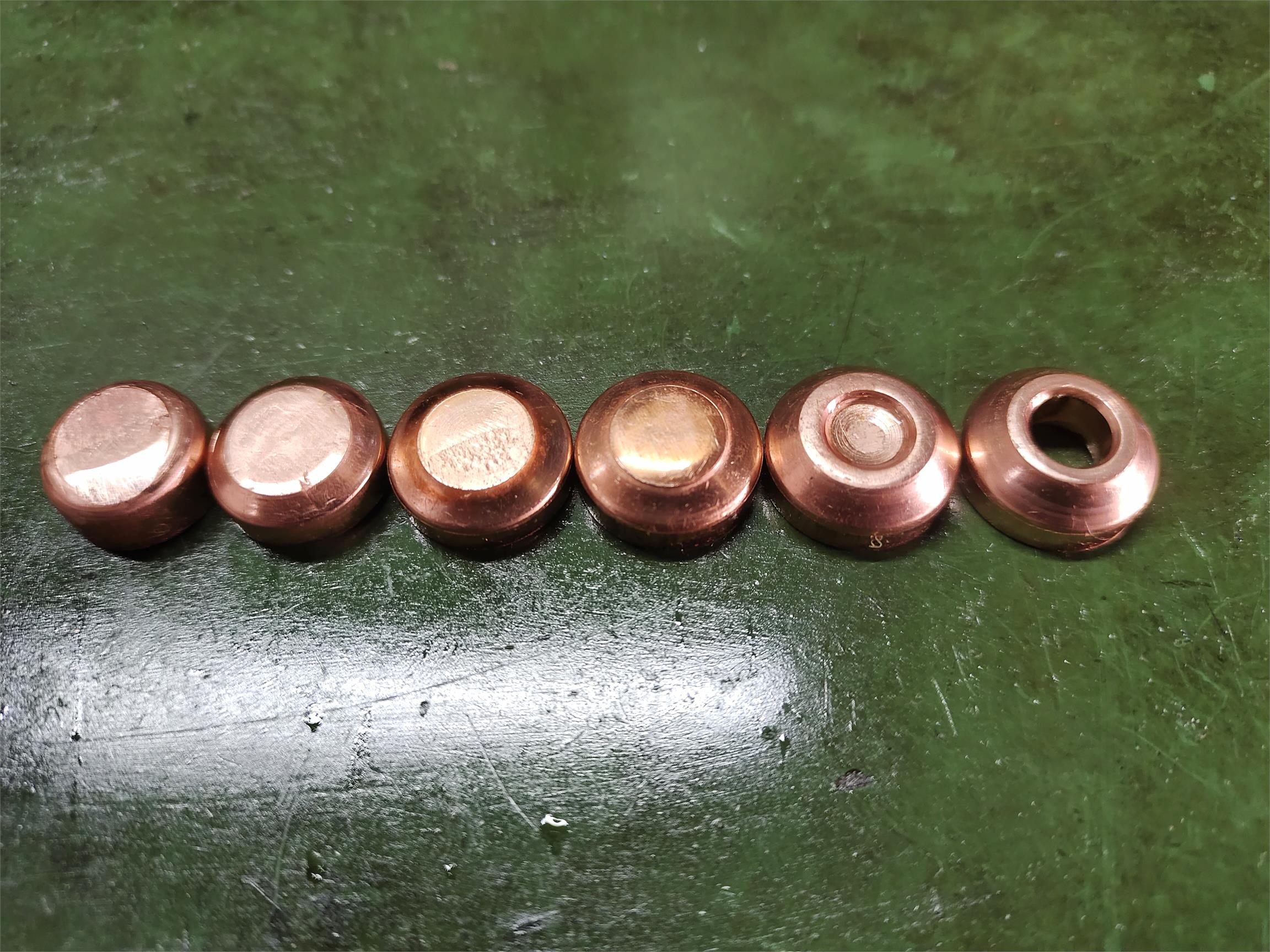

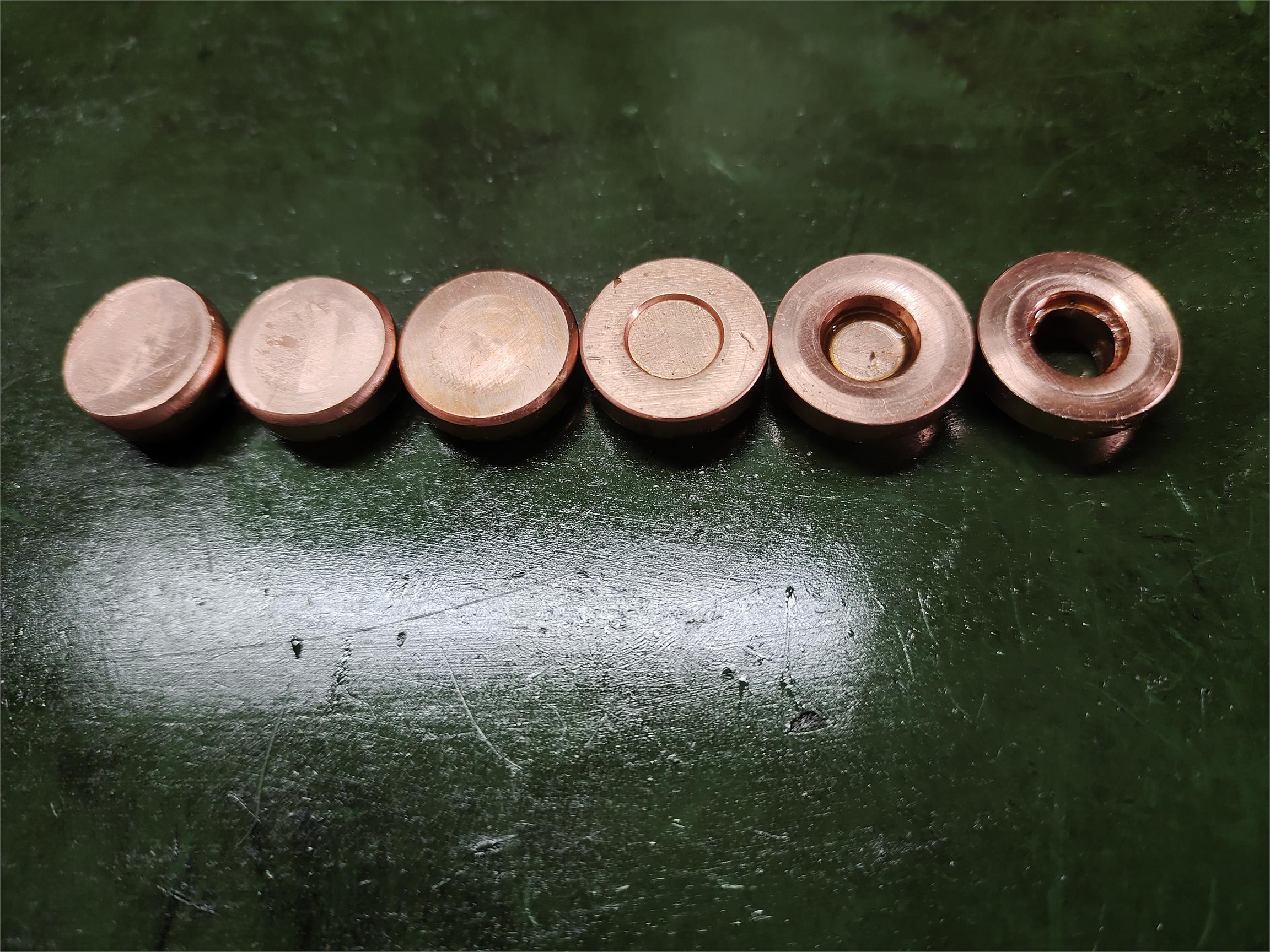

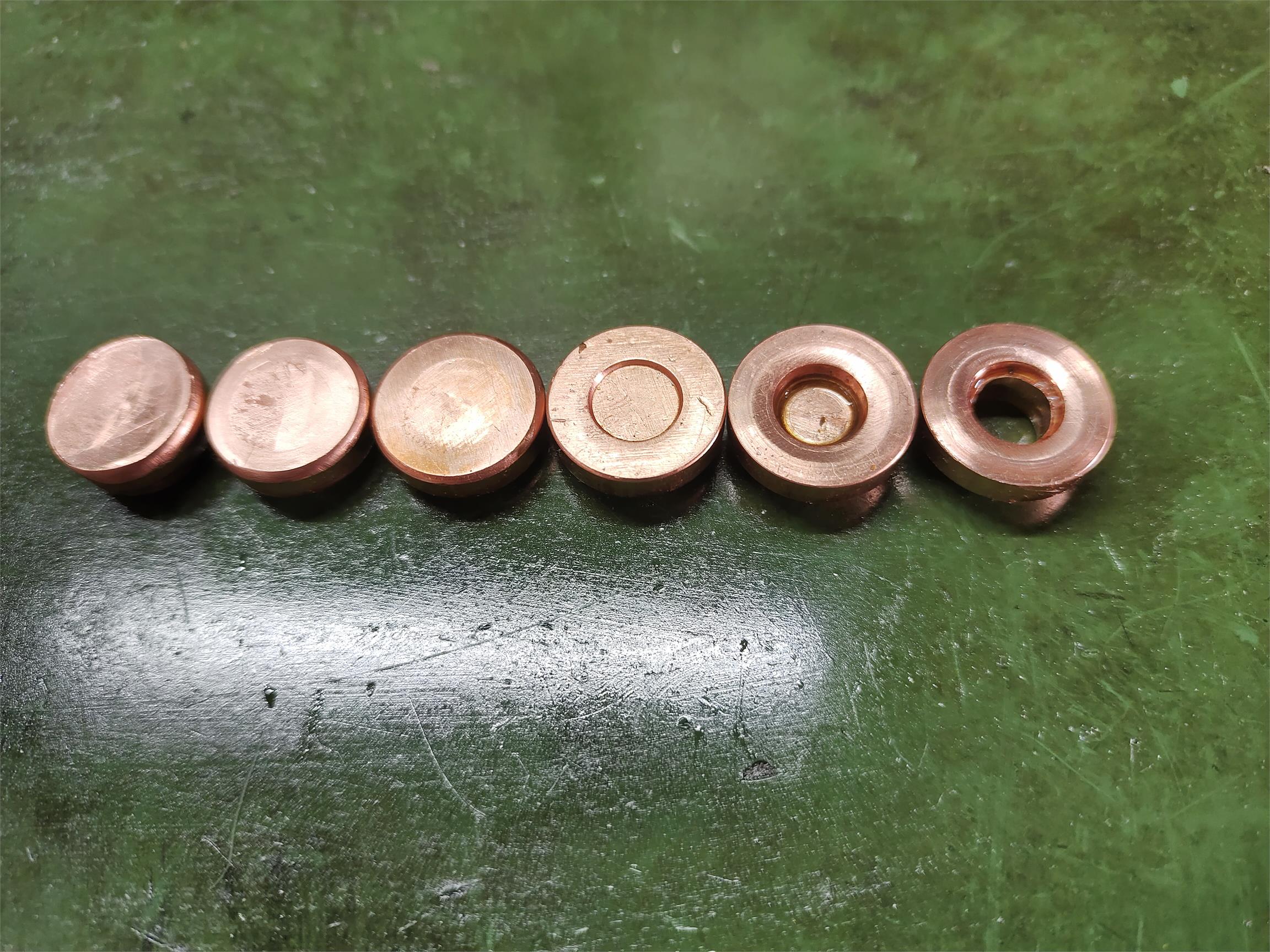

80老师们这个锥形铜垫圈大头平面整不平呢。请赐教
全部回答
春夏秋冬
春夏秋冬
回答 6760
发帖 1555
关注者 172
等螺母大佬们指导
赞同
回复
C🇨🇳
C🇨🇳
回答 243
发帖 0
关注者 4
第4个加点角度，单边5度开始试，我是做零件机的，道理应该一样
赞同
回复
我
回答 104
发帖 2
关注者 9
这么简单，五冲想办法压平就可以了。
赞同
回复
177****3943
177****3943
回答 26
发帖 1
关注者 0
加大头平冲，压平不就好了么
赞同
回复
罗
回答 197
发帖 1
关注者 16
私聊我 详细给你说一下
赞同
回复
勇
勇
回答 53
发帖 3
关注者 0
预成型指头的问题，不够深也不够大！
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1472
发帖 0
关注者 162
针对锥形铜垫圈大头平面整不平的问题，可从材料特性、加工工艺、工具选择及操作技巧四个方面分析原因，并提供系统性解决方案：
### **一、问题根源分析**
1. **材料特性影响**
- 铜材质较软，易因加工应力导致弹性变形，尤其在薄壁或大尺寸垫圈中更明显。
- 锥形结构本身存在应力集中点，平面整平时易因局部受力不均产生翘曲。
2. **加工工艺缺陷**
- **车削/铣削残留**：若平面未完全切削到位，残留毛刺或凸起会导致不平。
- **热处理变形**：若垫圈经过淬火等热处理，冷却不均可能引发平面弯曲。
- **夹具固定不当**：加工时夹具未完全压平大头平面，导致局部受力不均。
3. **工具与操作问题**
- **砂纸/油石选择不当**：粒度过粗或打磨方向单一，易留下划痕或波浪纹。
- **手工打磨力度不均**：依赖经验操作，难以保证平面度一致性。
- **测量工具精度不足**：普通直尺或游标卡尺无法精准检测微米级平面度。
### **二、系统性解决方案**
#### **1. 预处理阶段**
- **退火处理**：对铜垫圈进行低温退火（200-300℃），消除加工应力，减少弹性变形。
- **标记基准面**：用记号笔在平面划网格线，便于观察打磨进度和均匀性。
#### **2. 加工工艺优化**
- **精车/精铣**：
- 使用硬质合金刀具，进给量≤0.05mm/转，切削深度≤0.1mm，确保平面光洁度。
- 增加光刀工序，以极小切削量（0.01-0.02mm）去除残留毛刺。
- **数控加工**：
- 采用五轴联动加工中心，通过编程控制刀具路径，避免人工操作误差。
- 使用真空吸盘或磁性夹具固定垫圈，确保加工时平面完全贴合。
#### **3. 手工整平技巧**
- **工具选择**：
- 粗磨：800目砂纸+平板玻璃（或大理石平台），均匀画“8”字形打磨。
- 精磨：2000目油石+研磨膏，配合水平仪实时检测平面度。
- **操作要点**：
- 分阶段打磨：先粗磨去除凸起，再精磨保证光洁度。
- 交叉方向打磨：避免单一方向导致划痕，每阶段更换90°方向。
- 冷却润滑：打磨时滴加煤油或专用切削液，减少铜屑粘附和发热变形。
#### **4. 检测与修正**
- **平面度检测**：
- 使用千分表+磁性表座，在垫圈平面选取3-5个点测量，误差应≤0.02mm。
- 涂红丹粉检测：均匀涂抹后与标准平面贴合，观察接触点分布是否均匀。
- **局部修正**：
- 对高点使用油石轻压打磨，低点避免过度修正导致凹陷。
- 反复检测-修正循环，直至平面度达标。
### **三、预防措施**
1. **设计优化**：
- 增加平面厚度或添加加强筋，提高结构刚性。
- 锥形角度控制在15°-30°，避免角度过大导致应力集中。
2. **工艺标准化**：
- 制定加工SOP，明确切削参数、打磨次数和检测标准。
- 对操作人员进行培训，强调均匀受力和实时检测的重要性。
3. **设备维护**：
- 定期校准机床精度，确保刀具和夹具无磨损。
- 使用高精度测量工具（如三坐标测量机）进行抽检。
### **四、案例参考**
某航空零件厂通过以下步骤解决类似问题：
1. 退火处理后，平面度从0.15mm降至0.05mm。
2. 改用数控加工+真空吸盘，加工后平面度≤0.01mm。
3. 手工精磨时采用“8”字形交叉打磨，配合千分表检测，最终平面度达到0.005mm。
通过系统分析材料、工艺、工具和操作细节，结合预防措施，可有效解决锥形铜垫圈大头平面整不平的问题，并提升加工稳定性和产品合格率。
