产品成型成品🔩成品螺钉
台阶螺栓台阶处折叠问题。?

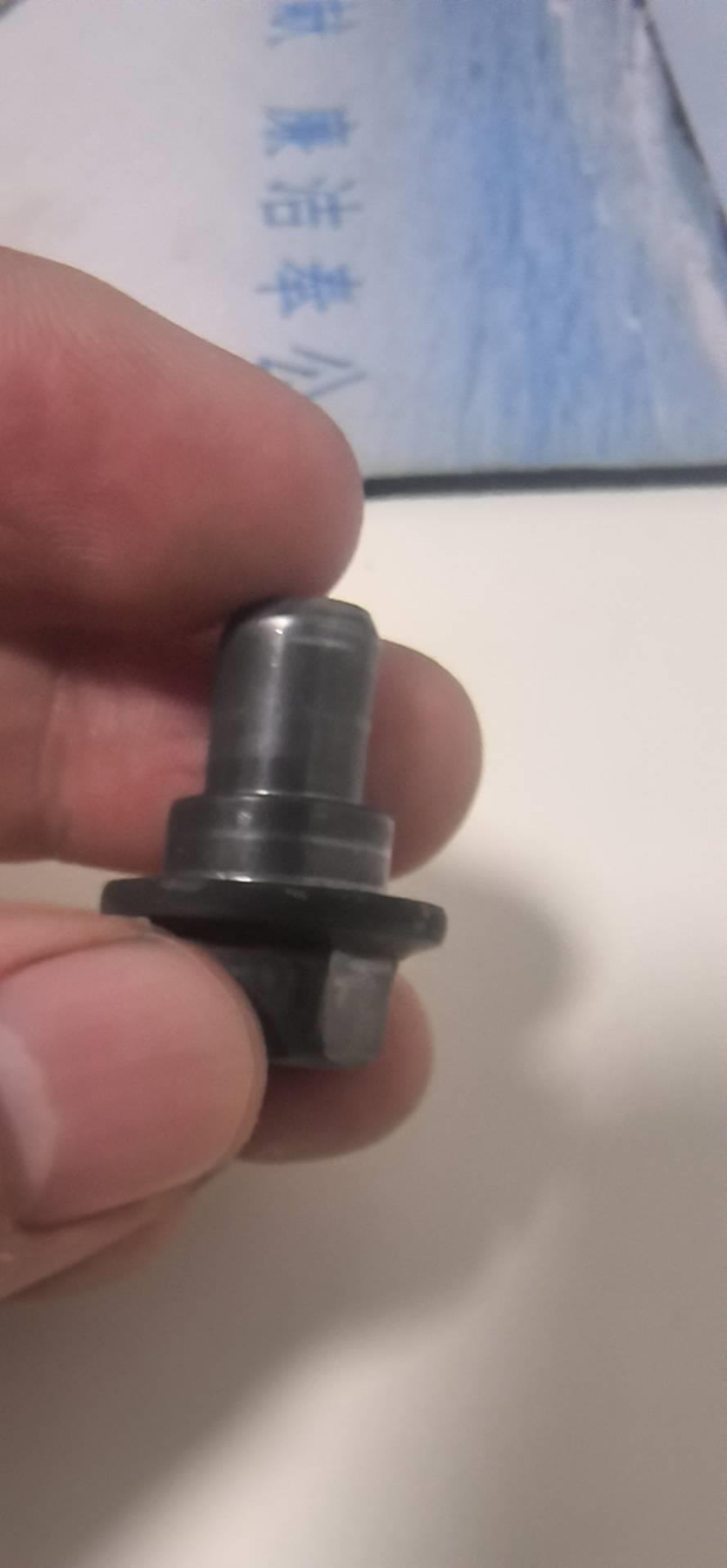

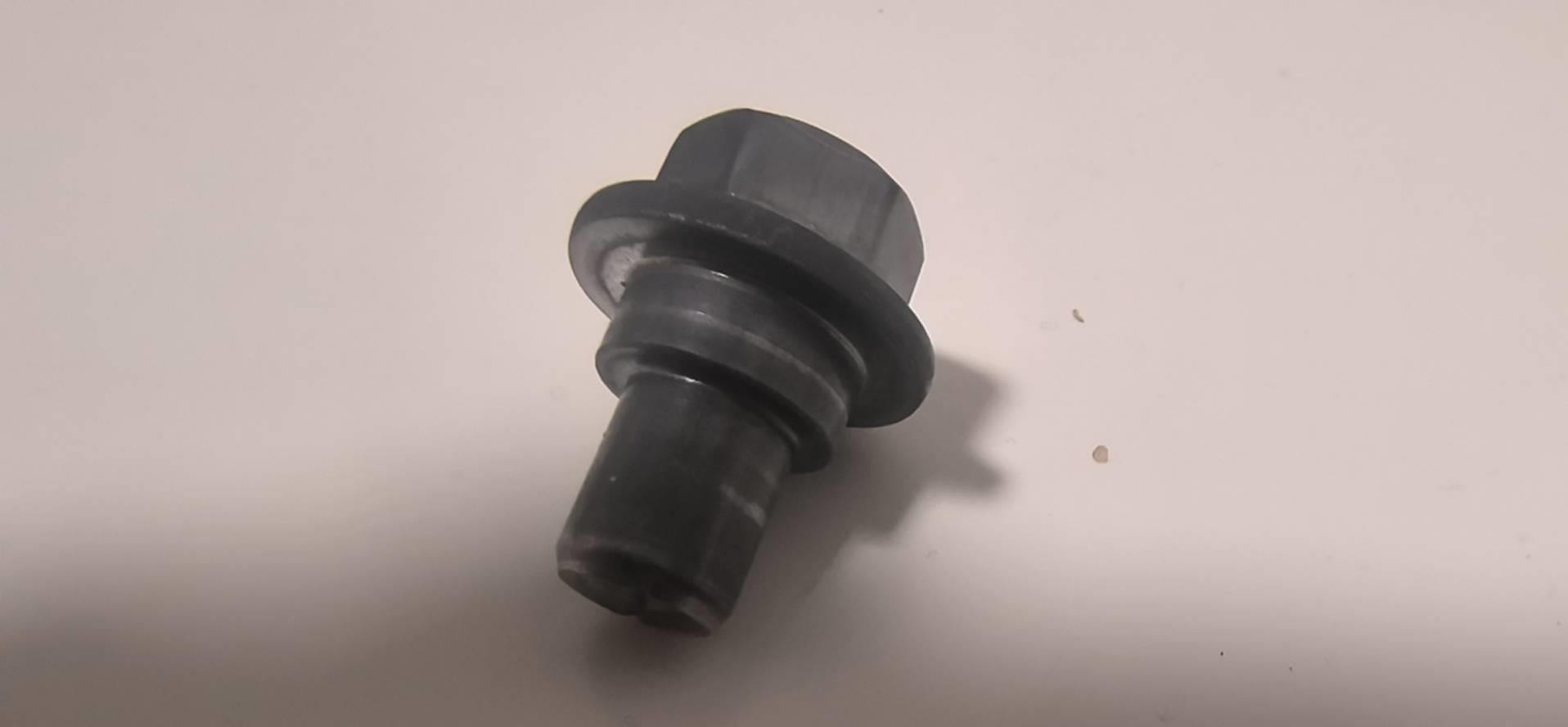

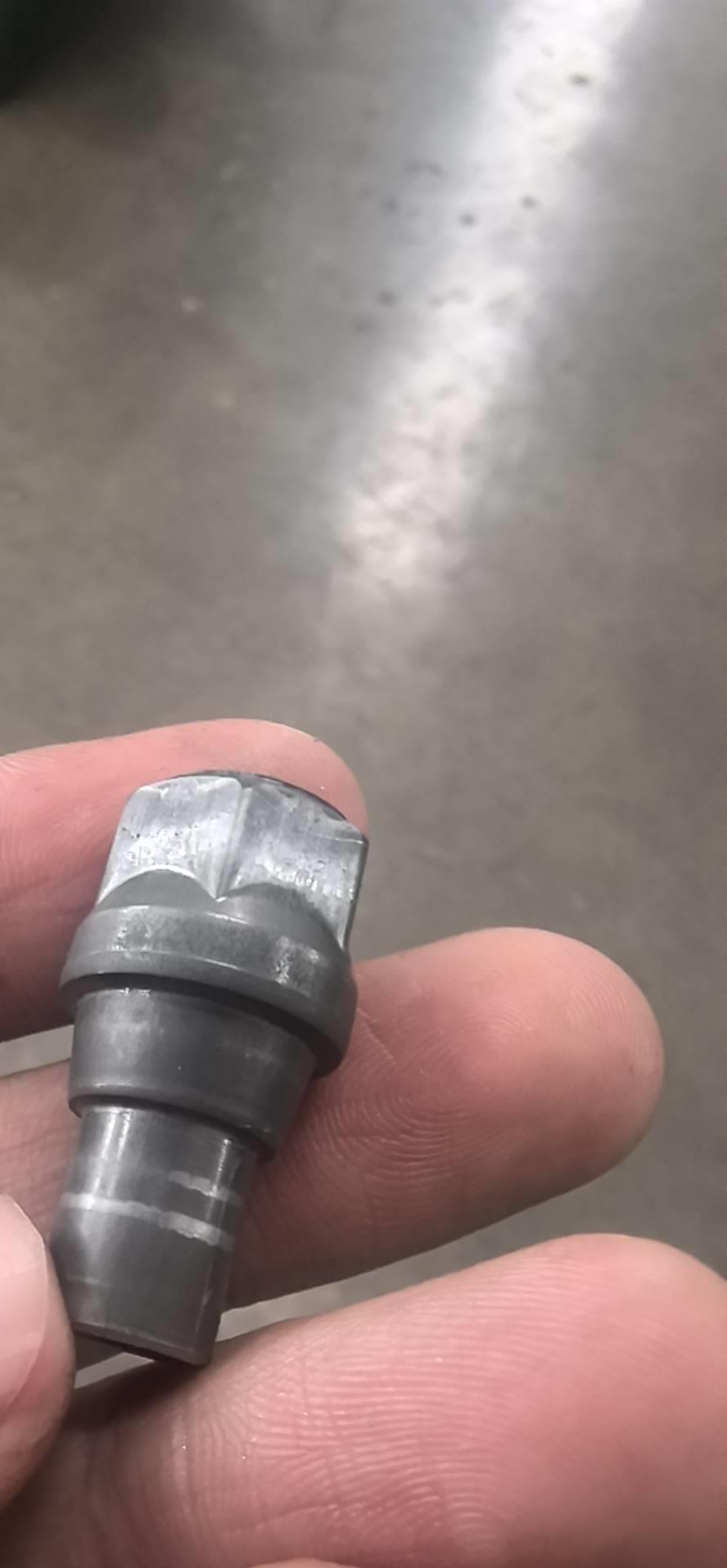

804工位最后一模台阶有一圈折痕。 各位大师傅能帮我分析一下原因吗？
全部回答
春夏秋冬
春夏秋冬
回答 6761
发帖 1555
关注者 172
张飞龙
张飞龙
回答 15
发帖 6
关注者 0
前面一模没有，就是最后一个成型，台阶处有一圈折痕个，最后一模开排气了，也很大，之前打的没有，换个模具，然后就有了
赞同
回复
谈簧不弹黄
谈簧不弹黄
回答 48
发帖 24
关注者 8
憋气模子要裂
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1472
发帖 0
关注者 162
台阶螺栓台阶处出现一圈折痕（尤其在4工位最后一模），通常与冲压工艺、模具设计、材料特性或操作参数有关。以下是可能的原因及分析方向：
### **1. 模具设计问题**
- **台阶处圆角过小**
若台阶过渡处的圆角半径（R角）设计过小，材料在变形时应力集中严重，易在圆角处产生裂纹或折痕。
**建议**：检查模具图纸，确认R角是否符合材料变形要求（通常R角≥材料厚度）。
- **模具间隙不合理**
- **间隙过小**：材料流动受阻，局部过度拉伸，导致折痕。
- **间隙不均**：台阶处局部间隙偏小，形成应力集中。
**建议**：测量模具实际间隙，确保均匀且符合工艺要求（一般间隙为材料厚度的10%-15%）。
- **模具磨损或损伤**
台阶处模具刃口磨损、崩角或表面粗糙度超标，会划伤材料表面，形成折痕。
**建议**：检查模具刃口状态，必要时修复或更换。
### **2. 材料因素**
- **材料硬度或韧性不足**
若材料硬度偏低或韧性差，在台阶成型时易产生裂纹或折痕。
**建议**：确认材料牌号是否符合设计要求，必要时进行硬度测试或拉伸试验。
- **材料表面缺陷**
材料表面存在划痕、氧化皮或夹杂物，在成型时易成为裂纹源。
**建议**：检查原材料表面质量，必要时进行预处理（如酸洗、抛光）。
### **3. 工艺参数问题**
- **冲压速度过快**
高速冲压时，材料变形时间短，塑性变形不充分，易产生折痕。
**建议**：降低冲压速度，观察折痕是否改善。
- **润滑不足**
台阶处摩擦力过大，导致材料流动不均匀，形成折痕。
**建议**：检查润滑系统，确保台阶处充分润滑（可增加润滑剂用量或更换润滑方式）。
- **压料力不足**
压料板压力不足，材料在成型时滑动，导致局部过度拉伸。
**建议**：调整压料力，确保材料在成型过程中稳定流动。
### **4. 操作与设备因素**
- **模具安装偏差**
模具未正确对中或固定，导致台阶处受力不均。
**建议**：重新校准模具，确保上下模对中。
- **设备精度不足**
冲床滑块导向精度差或刚性不足，导致模具在冲压过程中偏移。
**建议**：检查设备精度，必要时进行维护或调整。
### **5. 其他可能原因**
- **回弹影响**
台阶成型后，材料因弹性恢复产生回弹，若回弹量过大，可能在台阶处形成折痕。
**建议**：通过工艺试验优化回弹补偿（如调整模具型面或增加整形工序）。
- **多工位联动问题**
4工位最后一模的折痕可能与前序工位的变形有关（如前序工位未完全成型或存在残余应力）。
**建议**：检查前序工位的成型质量，确保材料在进入最后一模时状态良好。
### **排查步骤建议**
1. **目视检查**：观察折痕位置、形状及严重程度，确认是否与模具刃口对应。
2. **模具检查**：测量间隙、圆角半径，检查刃口磨损情况。
3. **材料测试**：验证材料硬度、韧性及表面质量。
4. **工艺试验**：调整冲压速度、润滑条件或压料力，观察折痕变化。
5. **设备检查**：确认模具安装及设备精度是否符合要求。
通过系统排查，可逐步定位问题根源并采取针对性措施（如优化模具设计、调整工艺参数或更换材料）。若问题复杂，建议结合有限元模拟（如AutoForm）进一步分析应力分布。
赞同
回复
