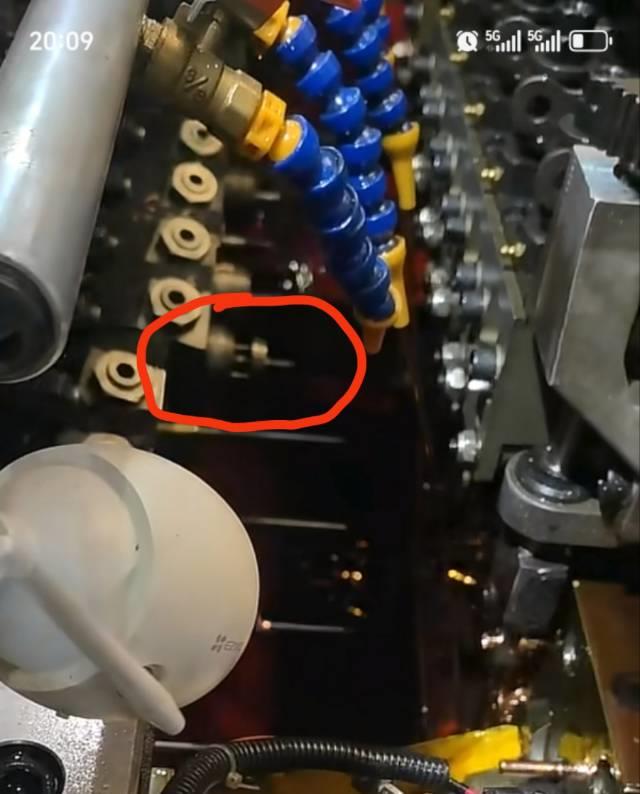

这两种冲棒如何对同心度，用塑料膜还是产品还是用其他什么方法？
￥2这两种冲棒如何对同心度，用塑料膜还是产品还是用其他什么方法？
全部回答
春夏秋冬
春夏秋冬
回答 6761
发帖 1555
关注者 172
塑料膜，自检表，包表纸都可以用来调冲棒中心，
也可以转动冲棒来调，冲模锁紧，冲棒进模，不能过多，看受力停，转动冲棒，看受力来调。
不知道大佬们还有什么方法，望多指教，不喜勿喷，谢谢
赞同
回复
冯15112587535
冯15112587535
回答 480
发帖 0
关注者 12
强束模用塑料袋，如果是连续几次拉伸的最好用的是做个管。
赞同
回复
12
12
回答 1
发帖 7
关注者 1

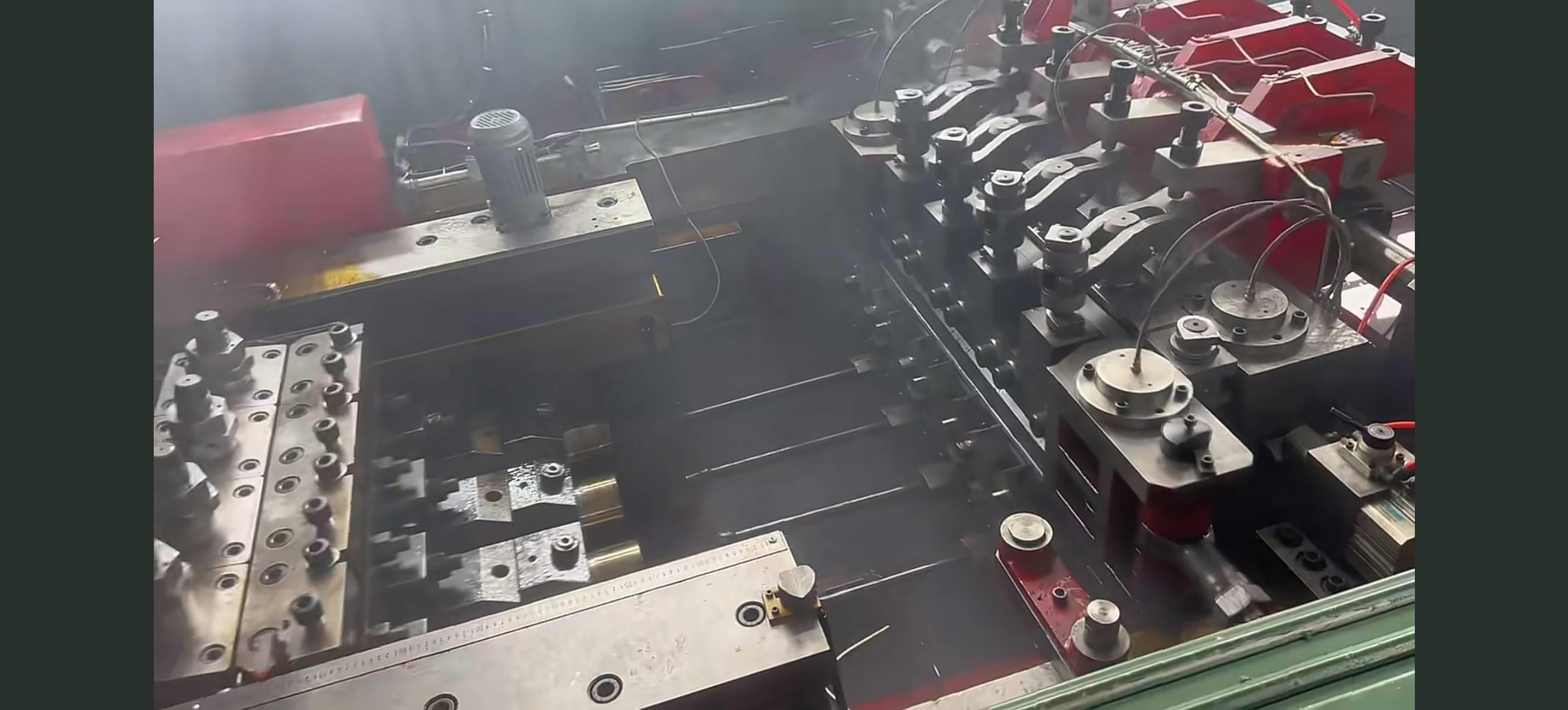

就是这两种冲模
赞同
回复
张飞龙
回答 1
发帖 7
关注者 1
回复12:
教你个方法，不需要用百分表，直接车一个芯棒，一头塞到主模里，中间车一个孔和冲榜的直径差不多，把冲模紧固螺丝松开，拉同轴度，保证冲模冲榜刚好很顺畅的进入这个孔，同心度包是五丝以内
回复
查看全部评论(共3条)
简子
简子
回答 1105
发帖 74
关注者 16
依偎
依偎
回答 4247
发帖 672
关注者 30
我佛中人
我佛中人
回答 2666
发帖 68
关注者 36
你不会先把反打棒拿掉？
赞同
回复
罗
回答 197
发帖 1
关注者 16
冲棒或者冲头只要不进住模，就不用对。拉伸的这种如果是点车电机就动的，先拉伸一点，倒车退出来直接量产品。如果电机一直都是启动状态（离合器），那就直接打一个产品出来量
赞同
回复
ll
回答 58
发帖 0
关注者 0
抖音搜，同心度都一样调
赞同
回复
谈簧不弹黄
谈簧不弹黄
回答 48
发帖 24
关注者 8
没同心仪吗
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1472
发帖 0
关注者 162
**冲棒同心度调整方法及工具选择**：
### **一、调整方法**
1. **初步定位与固定**
- **滑块点动法**：将滑块向前点动，使冲棒前端靠近模具约20毫米，放松锁紧螺丝进行初步调整。此步骤确保冲棒与模具的相对位置接近目标同心度，减少后续调整量。
- **手动拖动法**：用手将冲棒套向前拖动，感受冲棒与模具的配合情况。若拖动顺畅且无明显卡顿，说明初步定位合理；若存在阻力，需重新调整滑块位置或锁紧螺丝。
2. **归位与锁紧**
- 滑块再次向前点动，将冲棒套完全归位，并锁紧螺丝。此时需确保锁紧力度适中，避免因过紧导致冲棒变形或过松影响同心度稳定性。
3. **同心度测试与修正**
- **塑料膜测试法**：将塑料膜包裹在冲棒或模具表面，通过观察塑料膜的均匀程度判断同心度。若塑料膜在某一方向被过度拉伸或压缩，说明该方向存在偏差，需微调冲棒位置。
- **产品试冲法**：使用实际产品进行试冲，通过检测产品孔位的偏移量或壁厚差反推冲棒同心度。若产品孔位偏移量超过允许范围（如0.01mm），需重新调整冲棒。
- **专业工具测量法**：
- **百分表**：将百分表固定在模具或冲棒上，旋转冲棒并记录百分表读数变化。最大与最小读数差值即为同心度偏差，需控制在允许范围内（如0.01mm）。
- **同心仪**：利用激光或光学原理直接测量冲棒与模具的同心度，精度可达微米级，适用于高精度要求场景。
### **二、工具选择依据**
1. **塑料膜测试法**
- **适用场景**：快速初步判断同心度，适用于调整过程中的实时反馈。
- **局限性**：精度较低，仅能发现明显偏差，无法量化具体数值。
2. **产品试冲法**
- **适用场景**：最终验证同心度，确保冲棒与模具在实际生产中的匹配性。
- **局限性**：需消耗产品材料，且试冲后可能需重新调整，效率较低。
3. **专业工具测量法**
- **百分表**：
- **优势**：精度高（可达0.001mm），操作简便，适用于大多数冷镦模具场景。
- **案例**：佛山市南海区金沙联沙伟竭五金模具厂通过百分表将同心度控制在0.01mm以内，满足高精度需求。
- **同心仪**：
- **优势**：非接触式测量，避免对冲棒或模具造成损伤，适用于超精密加工。
- **案例**：铭添精密科技（东莞）有限公司生产的0.001高精度冲棒，需通过同心仪确保同心度达标。
### **三、推荐方案**
1. **常规场景**：
- **调整步骤**：滑块点动法→手动拖动法→归位锁紧→百分表测量→微调修正。
- **工具选择**：以百分表为主，塑料膜为辅（快速初步判断）。
2. **高精度场景**：
- **调整步骤**：滑块点动法→手动拖动法→归位锁紧→同心仪测量→精密修正。
- **工具选择**：同心仪为核心工具，百分表辅助验证。
3. **批量生产场景**：
- **调整步骤**：首件试冲→百分表测量→调整至合格→批量生产中定期抽检。
- **工具选择**：百分表与产品试冲法结合，确保生产稳定性。
