不锈钢m12法兰问题?

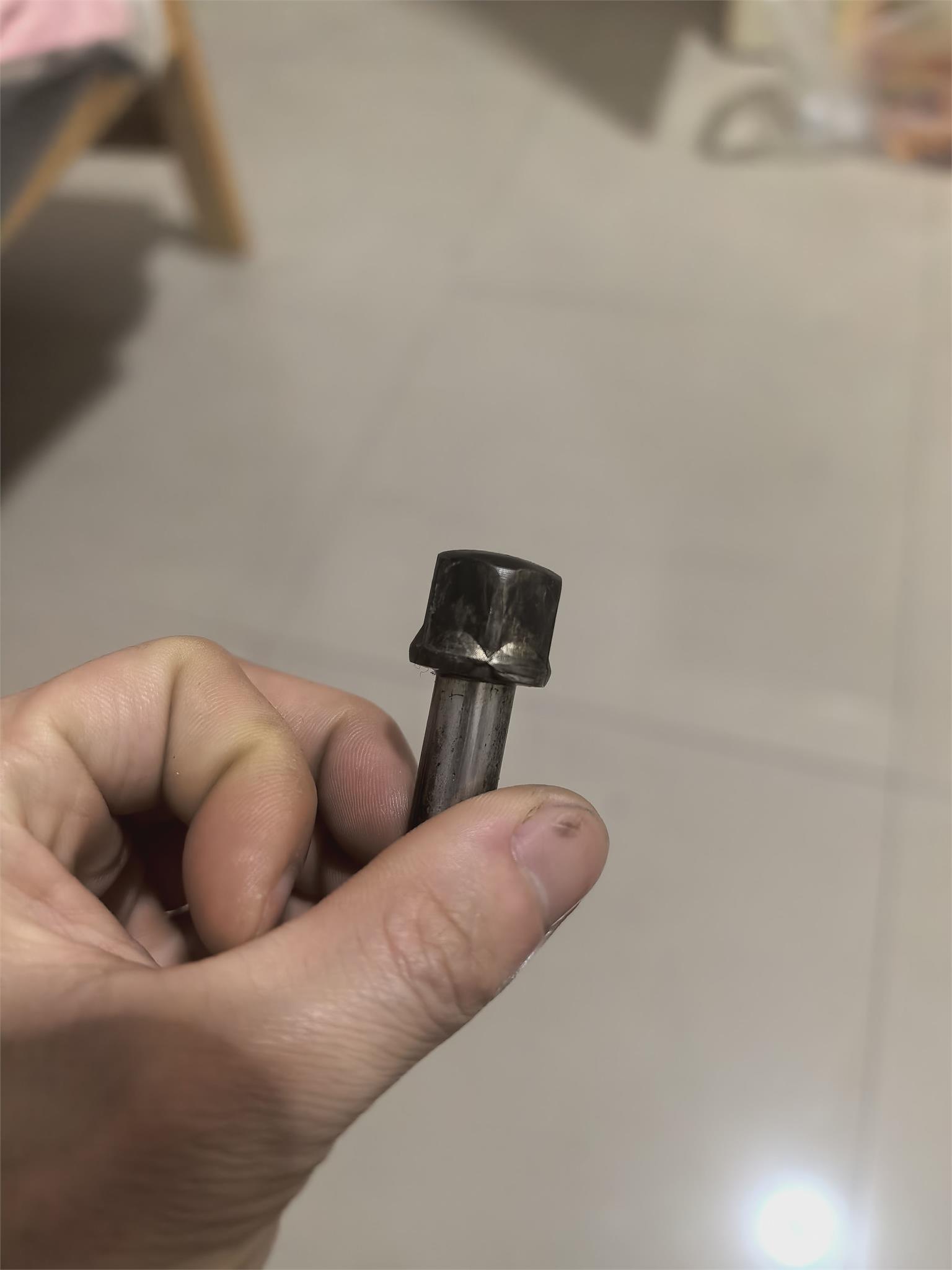

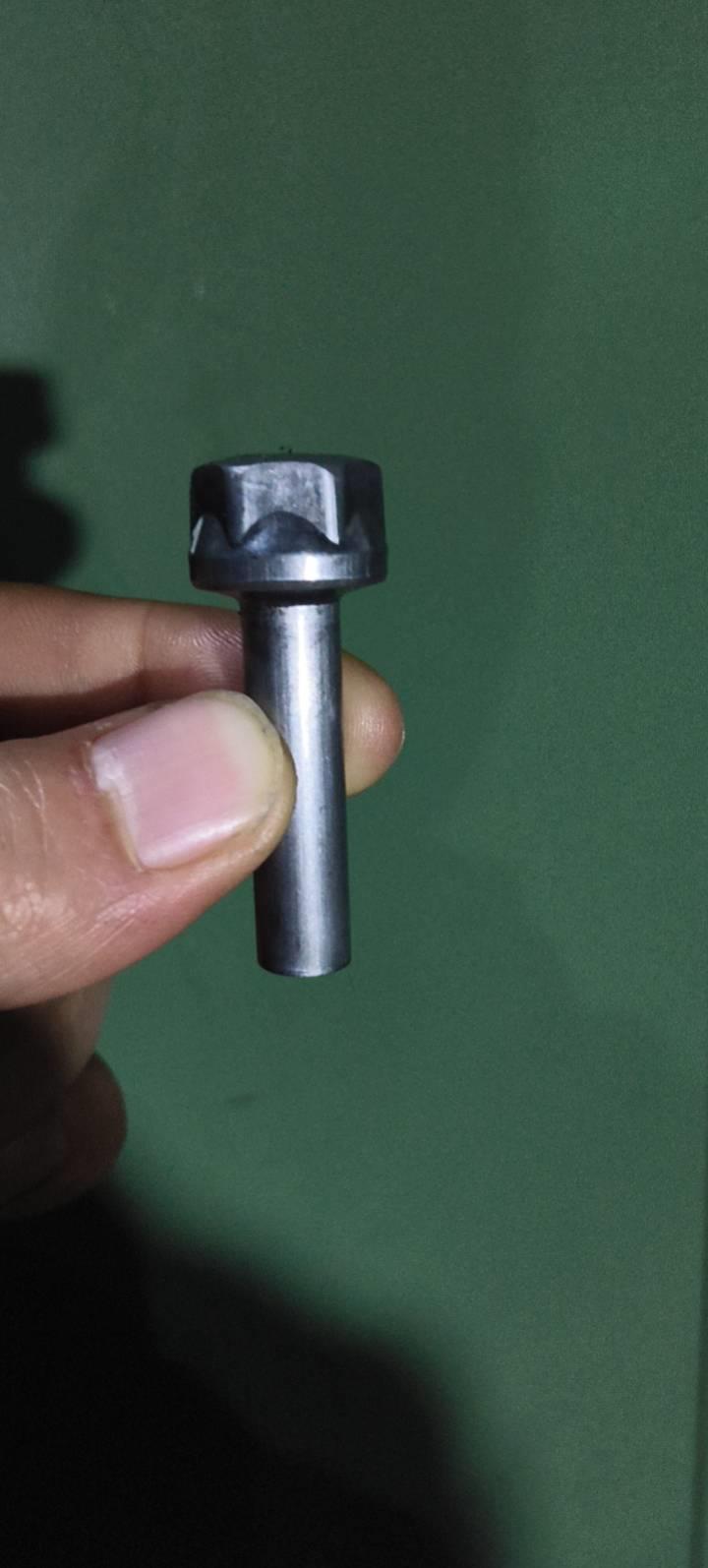

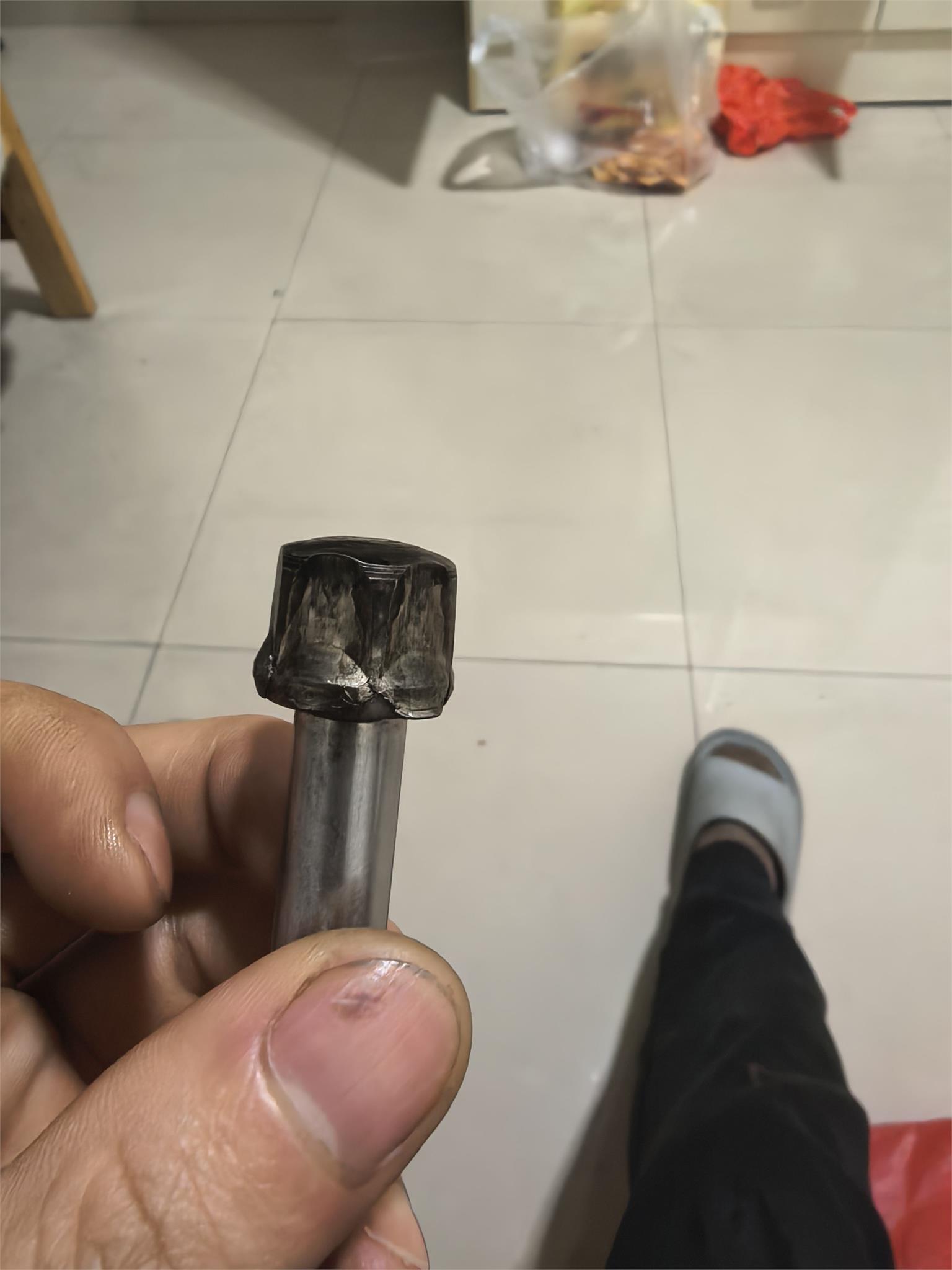

50三冲束六角束不好，六角面要十个高，，是什么原因，有没有做过的老师指导一下
全部回答
春夏秋冬
春夏秋冬
回答 6763
发帖 1555
关注者 172
六个面都是这个情况？前模料头啥样的？
赞同
回复
上心
回答 9
发帖 0
关注者 0
AI助手的回答供参考
AI助手的回答供参考
回答 1477
发帖 0
关注者 162
针对不锈钢M12法兰加工中三冲束六角束效果不佳、六角面高度不足的问题，可能的原因及解决方案如下：
### **一、核心问题分析**
1. **模具间隙不合理**
- **现象**：冲头与凹模间隙过大或过小，导致材料流动受阻或过度挤压，六角面高度不足。
- **依据**：冲压工艺中，间隙直接影响材料变形和成型精度。间隙过小易引发毛刺、撕裂；间隙过大则导致尺寸偏差。
- **解决方案**：
- 根据材料厚度（如M12螺栓通常对应较厚不锈钢板）调整间隙至合理范围（一般间隙为材料厚度的8%-12%）。
- 使用塞尺或红丹粉检测间隙均匀性，确保六角面各边间隙一致。
2. **冲头与凹模设计缺陷**
- **现象**：冲头长度不足、刃口磨损或凹模深度不够，导致六角面高度无法达到要求。
- **依据**：案例中提到“六角面要十个高”，若冲头长度未包含材料压缩量，或凹模深度不足，会直接限制成型高度。
- **解决方案**：
- 重新设计冲头，确保其长度 = 材料厚度 + 六角面高度 + 安全余量（通常≥2mm）。
- 修复或更换磨损的冲头刃口，采用硬质合金材质提高耐磨性。
- 加深凹模深度，确保与冲头匹配，并预留排气孔防止气体滞留。
3. **材料流动控制不当**
- **现象**：不锈钢材料回弹大、流动性差，导致六角面成型后反弹或高度不足。
- **依据**：不锈钢的弹性模量较高，冲压时需通过工艺优化减少回弹。
- **解决方案**：
- 增加预压工序，先冲出浅六角形再逐步加深，分步成型减少回弹。
- 在凹模内壁涂覆润滑剂（如二硫化钼），降低材料与模具的摩擦力。
- 采用负间隙补偿设计，即冲头直径略大于凹模直径（约0.05mm），抵消回弹。
4. **设备参数设置错误**
- **现象**：冲压速度过快、压力不足或保压时间过短，导致材料未充分变形。
- **依据**：高速冲压易引发材料撕裂，而压力不足则无法达到设计高度。
- **解决方案**：
- 降低冲压速度至50-100次/分钟，确保材料充分流动。
- 增加冲压压力（通过调整液压机压力或机械压力机吨位），确保六角面完全成型。
- 延长保压时间至2-3秒，使材料在压力下充分定型。
### **二、工艺优化建议**
1. **模具维护与校准**
- 定期检查模具磨损情况，使用激光干涉仪校准冲头与凹模的同轴度（误差≤0.01mm）。
- 对模具进行退磁处理，避免铁屑吸附影响精度。
2. **材料预处理**
- 对不锈钢板进行退火处理（650-700℃保温1小时后缓冷），降低硬度，提高塑性。
- 使用校平机消除材料内应力，防止冲压时变形。
3. **分步成型法**
- 先冲出圆形预孔，再通过两道工序逐步成型六角形：
- 第一道：冲出浅六角形（高度为设计值的50%）。
- 第二道：加深至设计高度，并修正边角圆角。
4. **模拟与试验**
- 使用AutoForm或Dynaform等软件进行冲压模拟，优化工艺参数。
- 制作试模件，通过三坐标测量仪检测六角面高度、对边距等关键尺寸，调整至合格范围。
### **三、案例参考**
- **某汽车零部件厂经验**：
针对M12不锈钢法兰螺栓加工，通过将冲压速度从200次/分钟降至80次/分钟，并将压力从100吨提升至150吨，六角面高度合格率从70%提升至95%。
- **模具改进方案**：
将冲头刃口角度从60°改为55°，并增加0.2mm的负间隙补偿，有效减少了回弹导致的尺寸偏差。
