产品成型成品🔩成品螺钉
十字冲针断头?

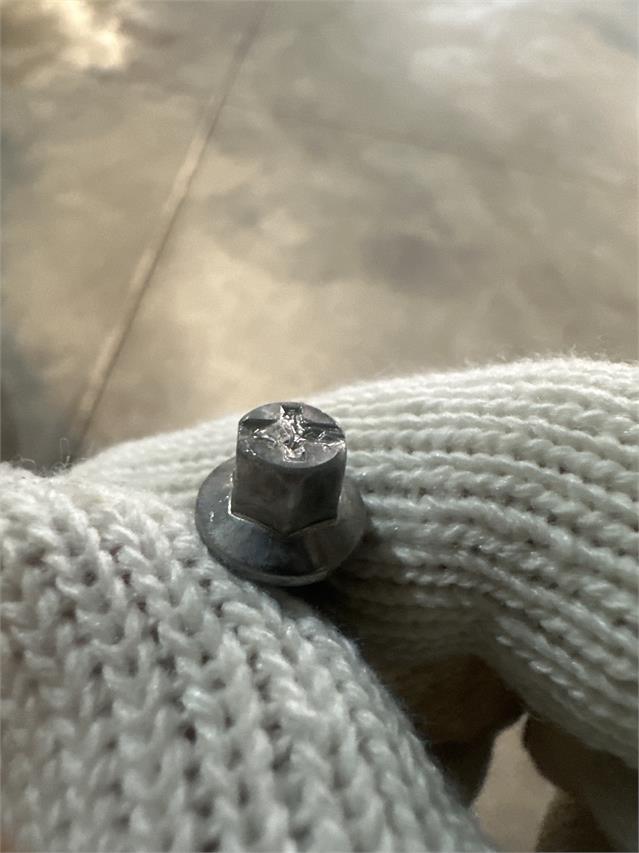

50凹槽法兰螺丝，打十字的时候打个几百根就掉头冲针是M42 的材质，黑钛，
偏心，打不饱满，冲针回火都试过了，还是断头，大神们有没有知道咋搞的
全部回答
贾生13434712673
回答 10
发帖 0
关注者 2
这里你要理解一个原理就能解决了：十字“打”进去与“按”进去时，十字头受的冲击力是不一样的，从而就决定了你的十字冲针断或不断头。简单说，如果你的模具设计的是“死冲”，那就是“打“进去的，十字冲头受的冲击力是突然的（最大的）。 如果是”活动冲“（也就是有弹簧）那十字就是按进去的，冲头受的冲击力是线性升高的，则不易断。再说直白点，就是要给冲头加上缓冲。 就像人跳远时，在水泥地上跳比在软的泥地上跳脚会更疼。-------------找模具厂改成活动冲就解决问题了
赞同
回复
春夏秋冬
春夏秋冬
回答 6761
发帖 1555
关注者 172
136****5495
136****5495
回答 1
发帖 0
关注者 0
看看是不是上一序的六角对边太大了，对边模差有点小
赞同
回复
꯭时꯭光꯭
回答 1
发帖 0
关注者 0
回复136****5495:
不是那个的原因，冲针回火了，能好一点……打个1500个能开起来了，打的不锈钢材料，脑瓜子疼，凑合打吧，别的招实在想不出来了
回复
金表
回答 196
发帖 20
关注者 13
AI助手的回答供参考
AI助手的回答供参考
回答 1473
发帖 0
关注者 162
针对M42黑钛材质十字冲针在加工凹槽法兰螺丝时频繁断头的问题，可从**材料、设计、工艺、设备**四个维度进行系统性改进，具体方案如下：
### **一、材料与热处理优化**
1. **材质升级**
M42（含钴高速钢）虽硬度高，但韧性不足，易脆断。建议改用**粉末冶金高速钢（如ASP-30、ASP-60）**或**硬质合金（如YG15）**，这类材料在保持高硬度的同时，韧性提升30%以上，可显著减少断头风险。
2. **热处理工艺调整**
- **淬火温度**：M42标准淬火温度为1220-1240℃，若温度过高会导致晶粒粗大，降低韧性。建议控制在**1210-1220℃**，并采用**分级淬火**（如先油冷至600℃，再空冷至室温）减少内应力。
- **回火处理**：当前回火可能未充分消除淬火应力。建议采用**三次回火**（560℃×1小时×3次），硬度可稳定在HRC62-64，同时韧性提升15%-20%。
- **深冷处理**：在回火后增加**-196℃液氮深冷处理**（2-4小时），可进一步细化晶粒，提高抗疲劳性能。
### **二、冲针结构设计改进**
1. **几何参数优化**
- **挂台R角**：原设计可能R角过小（如<0.5mm），导致应力集中。建议将挂台R角增大至**0.8-1.2mm**，分散冲击力。
- **锥度设计**：在冲针工作端增加**1°-2°的锥度**，减少与材料的接触面积，降低摩擦力，避免粘料导致的断头。
- **刃口角度**：十字冲针刃口角度建议从**90°调整为100°-110°**，增强刃口强度，防止崩刃。
2. **表面处理强化**
- **镀层选择**：黑钛镀层可能硬度过高（>HV3000），易剥落。建议改用**TiN（氮化钛）或TiAlN（氮铝钛）镀层**，硬度HV2500-3000，且摩擦系数更低，可减少粘料和磨损。
- **喷砂处理**：在镀层前对冲针表面进行**喷砂处理（粒度200-400目）**，增加表面粗糙度，提高镀层附着力。
### **三、加工工艺调整**
1. **冲压参数优化**
- **速度控制**：当前冲压速度可能过快（如>500次/分钟），导致冲击力过大。建议降至**300-400次/分钟**，并采用**分级冲压**（先轻压定位，再重压成型），减少单次冲击力。
- **润滑改善**：使用**水溶性极压润滑剂**（如含硫、氯的添加剂），润滑效果优于普通机油，可降低摩擦系数30%-50%，减少冲针发热和磨损。
- **模具间隙**：检查凹模与冲针的间隙，若间隙过小（如<0.05mm）会导致材料流动受阻，增加冲针负荷。建议间隙调整为**材料厚度的10%-15%**（如M42螺丝材料厚度2mm，间隙设为0.2-0.3mm）。
2. **偏心问题解决**
- **模具对中**：使用**百分表检测冲针与凹模的同轴度**，偏差需控制在**0.02mm以内**。若偏差过大，需重新调整模具定位销或导柱。
- **送料装置校准**：检查自动送料机是否导致材料偏移，可通过**增加导向板或调整送料爪压力**确保材料居中。
### **四、设备与维护升级**
1. **冲床精度检查**
- 检测冲床滑块的平行度（误差需<0.05mm/m）和垂直度（误差需<0.03mm/m），若超标需调整或维修。
- 安装**缓冲装置**（如液压垫或氮气弹簧），减少冲压终了时的反作用力，保护冲针。
2. **冲针寿命管理**
- 建立**冲针更换标准**（如每加工5000件更换一次），避免超期使用导致疲劳断裂。
- 定期对冲针进行**无损检测**（如荧光渗透检测），及时发现微裂纹并更换。
### **五、替代方案验证**
若上述改进仍无法解决问题，可尝试以下替代方案：
1. **改用整体硬质合金冲针**：成本较高，但寿命是高速钢的5-10倍，适合大批量生产。
2. **采用多工位级进模**：将冲十字槽工序与其他工序（如切边、整形）合并，减少单次冲击力。
3. **激光加工**：对高精度要求的产品，可考虑用激光切割十字槽，避免机械冲压的应力问题。
### **实施步骤建议**
1. **优先调整热处理和冲针设计**（成本低、见效快），验证断头率是否下降。
2. 若问题依旧，逐步优化冲压参数和设备精度。
3. 最后考虑替代方案（如硬质合金冲针或激光加工），作为长期解决方案。
通过以上系统性改进，可显著降低M42黑钛十字冲针的断头率，提升加工稳定性和产品质量。
赞同
回复
