产品成型成品🔩成品螺钉

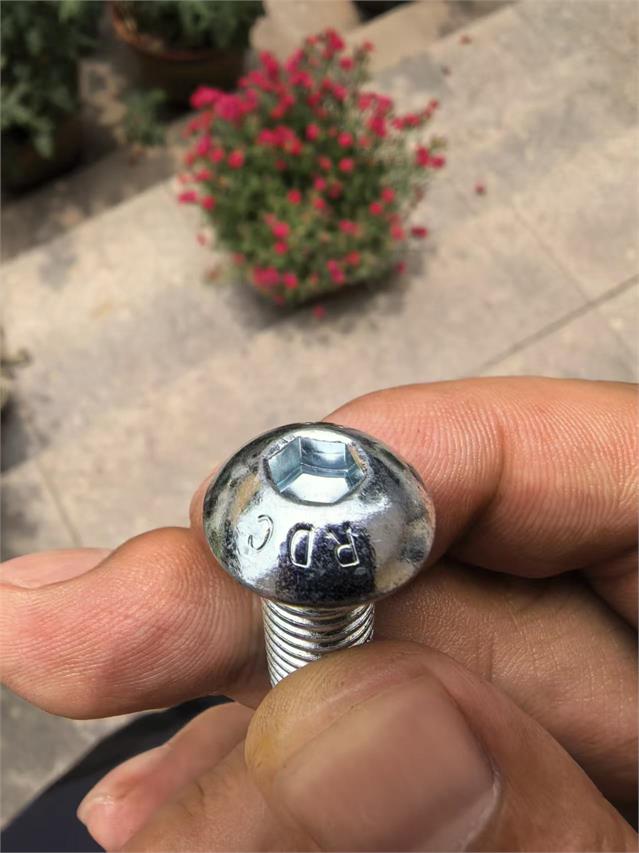

ISO7380 半圆头内六角?
￥80六角孔内有台阶，该怎么改
全部回答
春夏秋冬
春夏秋冬
回答 6821
发帖 1555
关注者 181
不知道是不是一模二工艺，如果是的话，一冲头型矮点胖点，试试看，
多工位的话要看过模料问题了，
赞同
回复
177****3943
177****3943
回答 33
发帖 1
关注者 0
基本上是前序头型太高的问题，没有其他
赞同
回复
事在人為
回答 171
发帖 4
关注者 12
一般有两种原因造成的，一是材料折叠，这种情况一般是跟前序成型有关，具体还要看一下前序打出来的样子，二是憋油憋气了，少点油就行了。
赞同
回复
查看全部评论(共3条)
梨花雨凉
梨花雨凉
回答 122
发帖 4
关注者 0
楼主是一模两冲做的话，一序成型尽量低一点，顶针车140度打引孔，2冲用组合冲，分体排气排油效果好，再接个气管对着料头冲，尽量减少憋油气试试
赞同
回复
ll
回答 62
发帖 0
关注者 0
就一个面有看切料是不是有问题
赞同
回复
X
回答 13
发帖 0
关注者 0
头型偏正弹簧架还有六角深度都会可能出现这一系列问题
赞同
回复
铁人
铁人
回答 164
发帖 0
关注者 2
用镶埋式的冲头，就可以了
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1525
发帖 0
关注者 162
针对ISO7380半圆头内六角螺丝六角孔内有台阶的问题，需根据台阶成因进行针对性改进，常见原因及解决方案如下：
### **一、台阶成因分析**
1. **刀具设计或制造误差**
- **滚刀凸角量问题**：若滚刀凸角量加工与设计不符（如实测挖根量小于模拟下限），会导致切削时形成台阶。
- **剃刀超越量不足**：剃刀外径过小或齿厚不匹配，使超越量（精加工刀具最低点与真实渐开线起始点的展长差）为负值，切出台阶。
- **金刚轮设计缺陷**：展成磨工艺中，金刚轮渐开线起始点设计过高，或成形磨修整程序参数过大，导致砂轮刮削起始点高于零件真实渐开线起始点。
2. **工艺参数不当**
- **余量分配不合理**：粗加工余量与刀具凸角量不匹配，或热处理变形未补偿，导致精加工时台阶残留。
- **砂轮修整问题**：砂轮齿顶高与齿厚匹配不良（如外径偏小、接刀偏移），或金刚笔磨损，使砂轮齿形修整不到位。
### **二、针对性改进方案**
#### **1. 刀具优化**
- **检查并修正滚刀凸角量**
- 通过实测挖根量（如0.043～0.048mm）与模拟结果（如0.056±0.006mm）对比，确认凸角量偏差。
- 对滚刀齿形进行修磨，确保凸角量符合设计要求，消除切削台阶。
- **调整剃刀超越量**
- 根据剃刀重磨参数表，控制外径与齿厚匹配，避免超越量不足。
- 重新设计剃刀，确保超越量覆盖最大余量极限情况下的真实渐开线起始点（TIF点）。
- **优化金刚轮设计**
- 展成磨工艺中，降低金刚轮渐开线起始点设计高度；成形磨工艺中，修正修整程序参数，避免砂轮刮削起始点过高。
#### **2. 工艺参数调整**
- **余量适配与补偿**
- 根据刀具凸角量调整工艺中M值的名义值，使余量与刀具匹配。
- 收集热处理变形数据，计算挖根变化量，修正滚刀设计以补偿变形。
- **砂轮修整控制**
- 展成磨工艺中，严格监控砂轮齿顶高与齿厚尺寸公差，按寿命强制更换修整工具。
- 成形磨工艺中，定期检查金刚笔磨损情况，及时更换并重新修整砂轮。
#### **3. 检测与验证**
- **模拟校核**
- 在金刚轮设计或修整程序设置阶段，模拟校核刀具齿形刮削起始点位置，确保最大余量极限下超越量充足。
- **关键尺寸检测**
- 对砂轮齿形、金刚轮渐开线起始点等关键尺寸进行100%检测，避免因制造误差导致台阶。
### **三、实施步骤建议**
1. **问题定位**：通过实测与模拟对比，确认台阶成因（刀具、工艺或检测环节）。
2. **方案制定**：根据成因选择刀具优化、工艺调整或检测改进中的一项或多项组合方案。
3. **试制验证**：在小批量生产中应用改进方案，检测台阶是否消除。
4. **标准化固化**：将有效方案纳入工艺文件，定期复审刀具与砂轮状态，确保长期稳定性。
