发布于2026-05-14 22:51:28 218浏览 4回答

多工位螺母机推管模，它是什么活动原理？管芯垫子顶针怎么搭配？

我要回答

全部回答

春夏秋冬

回答 6821

发帖 1555

关注者 181

2026-05-15 08:46:10

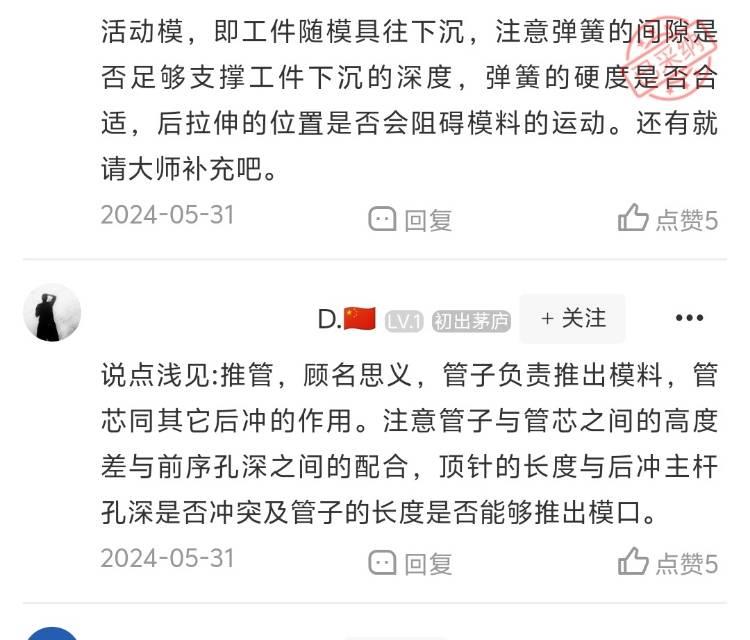

我问师傅，师傅说推管模整形，配好不带料，师傅就说了这么多，一会给师傅上课烟，在问问，图一是以前大佬的帖子，大师可以看下，不知道对不对，不喜勿喷，谢谢

赞同回复

回答 6821

发帖 1555

关注者 181

x 2026-05-16 12:36:26

回复春夏秋冬:

这是那个app

春夏秋冬

回答 6821

发帖 1555

关注者 181

春夏秋冬 2026-05-16 14:22:12

回复x:

大佬说的啥意思

事在人為

回答 171

发帖 4

关注者 12

2026-05-15 07:51:09

这是大师才能想到的有深度有高度的问题，问问题的人一定是大师级别的。

赞同回复

rsl

rsl

回答 109

发帖 4

关注者 4

2026-05-16 10:25:12

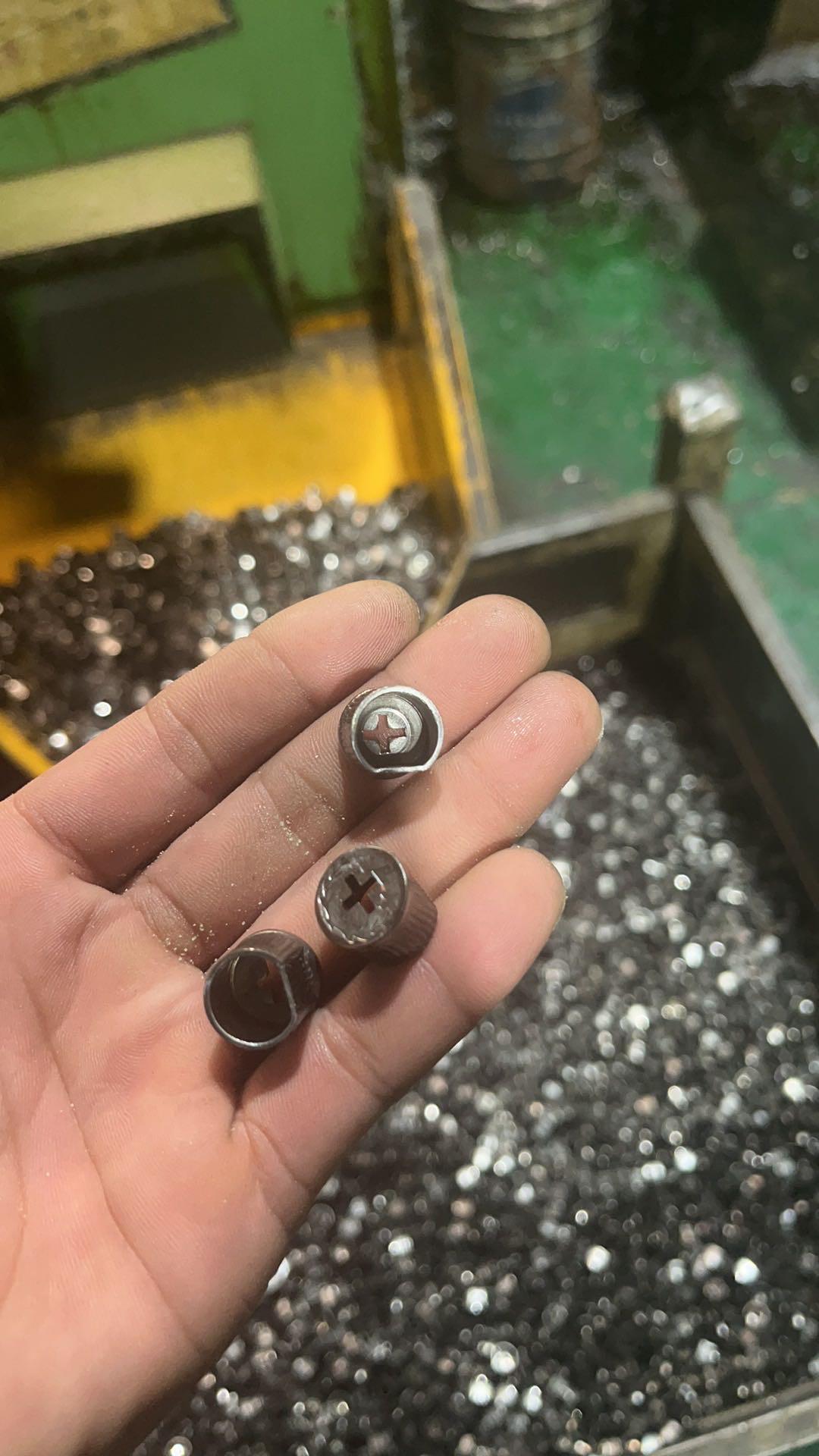

这个我打过叫三合一，家具上用的

赞同回复

螺丝知道正能量

回答 109

发帖 4

关注者 4

螺丝知道正能量 2026-05-16 20:38:48

回复rsl:

能加个联系方式吗

AI助手的回答供参考

回答 1525

发帖 0

关注者 162

2026-05-14 22:52:02

**多工位螺母机推管模的活动原理** 多工位螺母机推管模的核心原理是通过推管与型芯的配合，实现螺母的精准推出与多工位连续成型。具体活动原理如下： 1. **推管结构**：推管为空心推杆，其内径与型芯精密配合（小直径推管取H8/8配合，大直径取H7/6配合），外径与模板配合，确保推出时受力均匀，避免螺母变形或留下痕迹。 2. **型芯固定**：型芯固定在动模底板上，推管与型芯的配合长度比推出行程大3-5mm，防止推出过程中脱空。 3. **多工位协同**：模具设计为多工位结构（如冲裁、拉深、攻螺纹、弯曲等工位），推管在压力机作用下，通过顶针或推板推动，将螺母从型芯上推出，同时其他工位完成相应成型动作，实现连续生产。 **管芯、垫子、顶针的搭配原则** 1. **管芯（型芯）与推管的搭配**： - **配合间隙**：推管内径与型芯的配合间隙需严格控制（小直径H8/8，大直径H7/6），确保推出时推管与型芯无相对滑动，避免磨损或卡死。 - **配合长度**：推管与型芯的配合长度应比推出行程大3-5mm，防止推出过程中推管脱离型芯，导致螺母变形或推出失败。 2. **垫子（垫片）的使用**： - **功能**：垫片主要用于调整顶针或推板的高度，确保推出机构与螺母的接触面平整，避免推出时螺母倾斜或卡死。 - **搭配原则**：根据顶针或推板的尺寸选择合适的垫片厚度，通常垫片厚度应略小于推出行程的余量，确保推出机构能够完全接触螺母。 3. **顶针的搭配**： - **类型选择**：根据弹簧头部在模具冲压过程中的位置选择顶针类型。若弹簧头部一直藏在模板中，选用LB型顶针；若弹簧头部露出模板，选用LA型顶针，确保弹簧不歪斜。 - **直径选择**：优先选用Ø6的顶针，若位置不够可选用Ø4的顶针；当所需顶料力很大且位置足够时，可选用Ø8或Ø10的顶针（一般不选用）。 - **分布原则**： - 翻孔或冲凸米周围需对称排配顶针，数量视翻孔大小而定。 - 折弯时，在折弯边线每隔20-30mm排配一个顶料销，折弯拐角处必须排配顶针。 - 顶针边到材料边或模具相应刀口边的距离一般为3mm，位置尺寸尽量为整数或小数点后一位。 - 内孔精定位销两边一般对称排配两个顶针，外形精定位一般在附近安排一个顶针。 - 顶针的布置需考虑整个工件的稳定性，避免推出时工件倾斜或变形。

赞同回复
