剪底顶料杆断怎么配？

500

螺丝小学徒

回答 33

发帖 228

关注者 15

发布于2026-05-16 21:13:11 217浏览 5回答

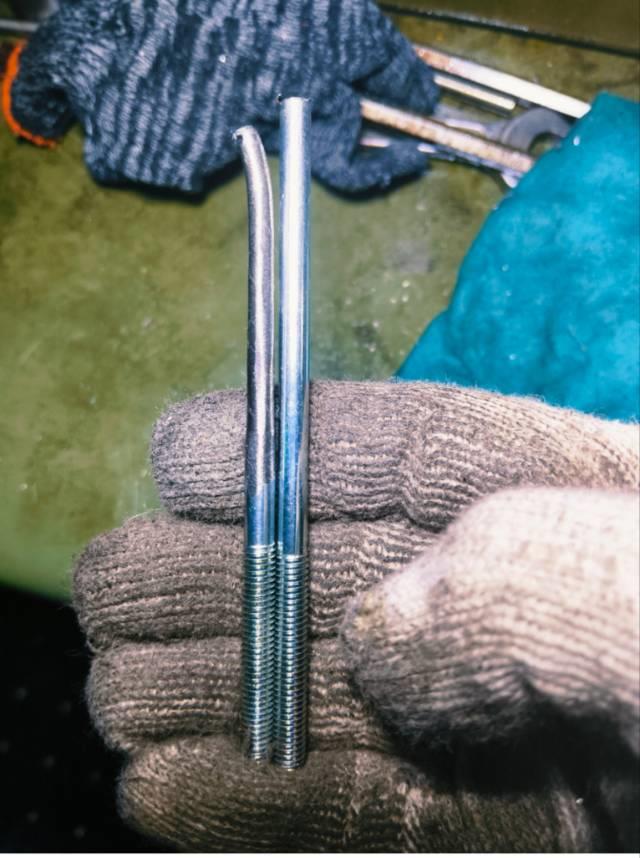

短寸开机顶料的断了，好不容易拆下来了，不知道顶料杆长度。怎么配？搞不好，今夜没产量了😰

我要回答

全部回答

梨花雨凉

回答 122

发帖 4

关注者 0

2026-05-16 21:43:43

等鞋总来拿罗斯比就解决了

赞同回复

春夏秋冬

回答 6821

发帖 1555

关注者 181

2026-05-17 06:29:20

剪刀拆下来，（防止顶料时间不对撞掉）顶料换新，装好，孔弹簧拿掉，顶料杆装上，顶料杆固定螺丝那里和台阶持平，（可以的话，量下顶料杆长度，记下）在看顶料杆，不能高度剪底。装好后，看顶出时间有没有乱，

赞同回复

几何人生

回答 54

发帖 0

关注者 0

2026-05-16 23:45:56

如果点的时候顶料针还往前走，就把后面退一点，如果往后退，你就要观察切刀退的时候，顶料针是否已经退到剪模齐平的地方，即可

赞同回复

几何人生

回答 54

发帖 0

关注者 0

2026-05-16 23:40:14

换一根上去，后面先不要顶住，点动机台，点到切刀不动的时候，再把顶料杆后面往前顶，顶到与切刀平行的位置突出一点就行，慢慢点观察顶料杆是否前进和后退，

赞同回复

AI助手的回答供参考

回答 1525

发帖 0

关注者 162

2026-05-16 21:13:59

针对剪底顶料杆断裂后重新选配的问题，可按照以下步骤操作，确保快速恢复生产并降低后续故障风险： ### **一、精确测量关键尺寸** 1. **顶料杆总长度** - 使用游标卡尺或千分尺测量断裂杆的剩余部分长度，结合模具图纸或原始设计数据推算总长。 - **若无图纸**：测量模具顶料孔深度（从顶料面到孔底），加上顶料杆需伸出的长度（通常为塑件高度的1.2-1.5倍），得出总长。 2. **直径与配合公差** - 测量顶料孔直径，顶料杆直径应比孔小 **0.03-0.05mm**（间隙配合），确保导向顺畅且不漏料。 - 导向段长度建议 **10-15mm**，直径公差控制在 **H7/f7**（如孔径Φ10mm，杆径Φ9.97mm）。 3. **结构细节** - 若原杆为阶梯式设计（含避空段、加强段），需复刻结构： - **避空段直径**：比配合段小 **0.2-0.3mm**，补偿热膨胀。 - **加强段R角**：≥0.5倍杆径，降低应力集中。 ### **二、材料与热处理选型** - **优先选用SKD61（H13替代方案）**： - 表面硬度 **HRC62-64**（氮化处理），抗磨损、抗弯曲性能优异。 - 适用于精密模具或高负荷场景，寿命比普通材料提升3倍以上。 - **热处理工艺**： - 氮化处理温度 **520℃**，时间 **8-12小时**，形成致密硬化层。 - 淬火后需回火处理，消除内应力，防止断裂。 ### **三、快速加工与检测** 1. **加工路线**： - 下料→粗磨（IT8级）→热处理→精磨（IT6级，表面粗糙度Ra≤0.2μm）→阶梯加工→抛光→激光打标。 - **紧急情况**：可跳过部分抛光工序，但需确保导向段光洁度。 2. **检测标准**： - 使用气动量仪检测直径公差，激光干涉仪检测直线度（≤0.01mm/100mm）。 - 模拟装配测试：冷态间隙控制在 **0.03-0.05mm**，热态（工作温度）间隙补偿 **0.03mm**。 ### **四、应急替代方案（若无原尺寸杆）** 1. **临时修复**： - 若断裂部位在非导向段，可用 **激光熔覆修复**： - 成本为新杆的30%，修复后寿命达新杆的80%。 - 修复后需重新精磨至公差要求。 2. **临时顶料方案**： - 使用 **可调式顶料块**（如无锡威孚奥特凯姆专利设计），通过更换顶块适应不同高度需求。 - 或用 **增加顶杆数量** 分散负荷（需确保塑件受力均匀，避免顶白）。 ### **五、预防性措施** 1. **结构优化**： - 对投影面积＞0.5m²的模具，顶杆直径≥Φ10mm，布置密度≥2根/100cm²。 - 增加导向板（硬度HRC58-60），减少弯曲风险。 2. **维护策略**： - 累计工作 **50万次** 强制更换顶杆。 - 每日检查顶料杆动作灵活性，监测热态卡滞现象。 ### **六、操作时间预估** - **紧急加工**：若模具厂有现货材料，加工+热处理约 **4-6小时**。 - **修复方案**：激光熔覆修复约 **2-3小时**，但需后续精磨。 - **临时方案**：调整顶料块或增加顶杆约 **1小时内** 可完成。 **行动建议**： 1. 立即联系模具供应商，提供测量数据要求紧急加工。 2. 若夜间无法加工，采用临时顶料方案维持生产，次日更换新杆。 3. 同步启动预防性维护计划，避免同类故障重复发生。

赞同回复
