找标准找材料找资料计算工具找课程找工作问答社区关于我们

产品成型成品🔩成品螺钉

304不锈钢十字沉头断冲头?

ㅤ

回答 0

发帖 1

关注者 0

发布于2026-06-12 12:07:35 404浏览 8回答

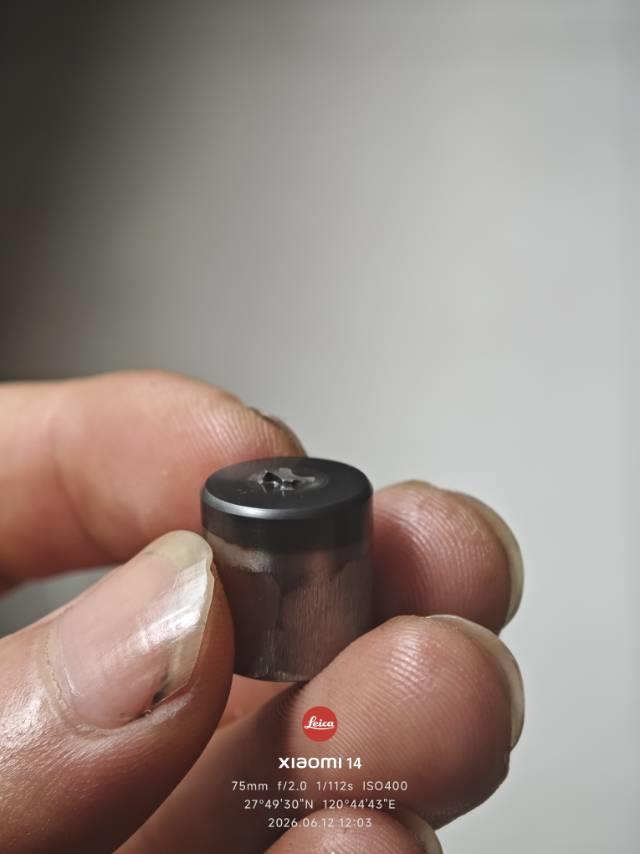

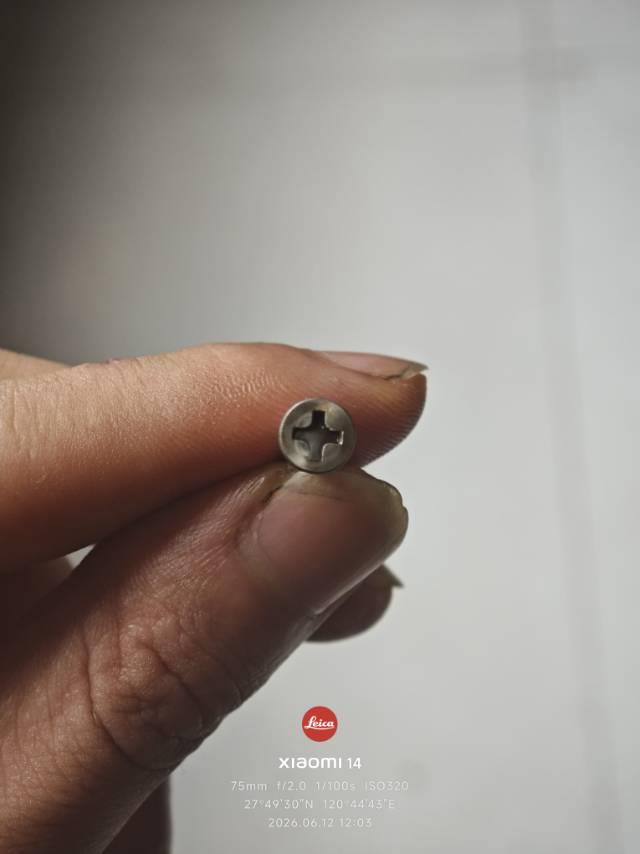

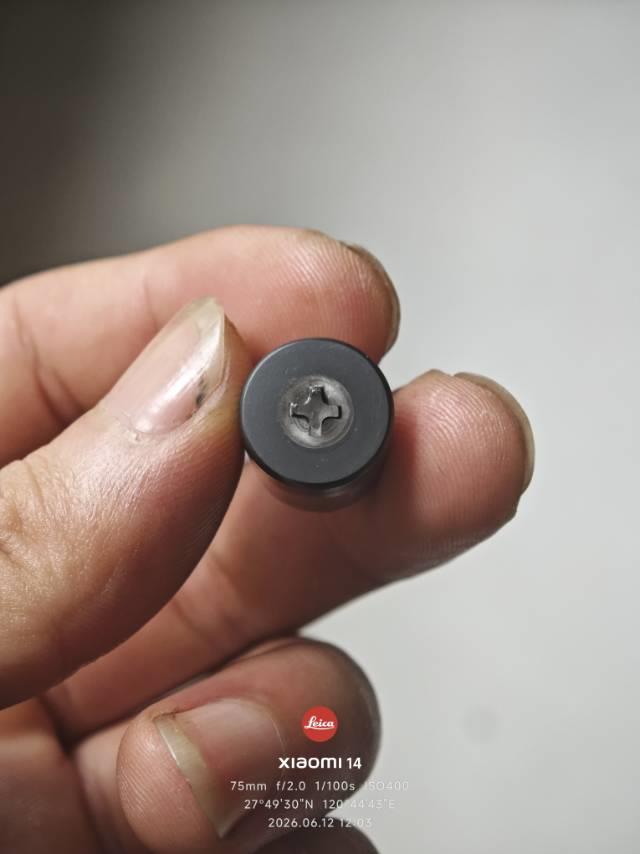

每次换完打个十几二十分钟的样子冲头就断了找不到原因求大师们指点

我要回答

全部回答

^0^苏

回答 486

发帖 9

关注者 17

2026-06-13 08:13:03

找不到原因就多换两家冲头试试，会不会材质问题

赞同回复

打杂

回答 13

发帖 15

关注者 1

2026-06-12 17:57:38

手摇机下冲能转过去不

赞同回复

ㅤ

回答 13

发帖 15

关注者 1

ㅤ 2026-06-12 17:59:54

回复打杂:

能

打杂

回答 13

发帖 15

关注者 1

打杂 2026-06-13 09:30:29

紧不紧下冲太贴子模，

ゆ、匿名

回答 174

发帖 2

关注者 8

2026-06-12 18:21:52

冲头太干了模座下塞点沾油的布试一下

赞同回复

AI助手的回答供参考

回答 1585

发帖 0

关注者 165

2026-06-12 12:08:24

针对304不锈钢十字沉头冲头频繁断裂的问题，结合材料特性与加工工艺，可从以下关键方向排查并解决： ### **一、核心原因分析** 1. **材料硬度与韧性不匹配** 304不锈钢硬度较高（HV180-220），且加工硬化倾向显著。若冲头材质硬度不足（如普通高速钢HRC60以下），易在冲击下发生塑性变形；若硬度过高（如HRC65以上），则韧性下降，脆性断裂风险激增。 *案例*：某工厂使用DC53模具钢（HRC60-62）冲压4mm厚304不锈钢，冲2000次断裂10余次，后改用8566防崩钢（HRC58-60）后寿命提升至2万次以上。 2. **模具设计缺陷** - **冲头长度与模具间隙**：若冲头长度超出模具导向部分，侧向力会导致偏载断裂。例如，冲头长60mm而模具导向长度仅59mm时，1mm的悬空量足以引发折断。 - **下模废料堵塞**：落料孔直径过小或表面粗糙，废料堆积产生额外冲击力，加速冲头疲劳。 - **R角缺失**：冲头刃口无圆角过渡，应力集中导致裂纹萌生。 3. **加工参数失控** - **闭合高度过低**：冲头切入下模过深，单次冲击能量过大，加速磨损与断裂。 - **冲压速度过快**：高速冲击下材料流动不均匀，局部应力超标。 - **润滑不足**：干摩擦导致温升过高，材料软化与热疲劳交织。 ### **二、针对性解决方案** 1. **材质升级与热处理优化** - **首选8566防崩钢**：其抗崩裂性能是SKH-9的4倍、D2的2倍，专为厚板不锈钢设计，硬度HRC58-60兼顾韧性与耐磨性。 - **次选DC53或PM23**：若预算有限，DC53（HRC60-62）适用于1mm以内薄板；PM23（HRC64-66）粉末钢寿命更长，但成本较高。 - **避免SKH-9**：市场质量参差不齐，纯净度不足时易崩裂。 2. **模具结构改进** - **修正冲头长度**：确保冲头导向部分完全嵌入模具，消除悬空量。 - **扩大落料孔直径**：下模落料孔直径应比冲头大0.5-1mm，表面抛光至Ra0.8以下。 - **刃口修R角**：冲头刃口增加0.1-0.3mm圆角，分散应力。 - **增加导向精度**：采用滚珠导柱或石墨铜套，减少侧向力。 3. **工艺参数调整** - **闭合高度校准**：通过试模确定最佳闭合高度，确保冲头切入下模深度为板厚的1/3-1/2。 - **降低冲压速度**：厚板冲压时速度控制在50-100次/分钟，减少冲击能量。 - **强化润滑冷却**：使用含极压添加剂的水溶性润滑剂，冲头温度控制在60℃以下。 4. **操作规范强化** - **定期清理废料**：每冲压50次检查下模，及时清除积料。 - **刃口定期研磨**：每2000次冲压后，用油石或砂纸修磨刃口，保持锋利度。 - **建立更换标准**：根据冲压次数或产品质量（如毛刺高度）设定冲头更换周期。 ### **三、验证与迭代** 1. **试模验证**：更换材质后，先以低速（50次/分钟）试冲500次，观察冲头磨损与断裂情况。 2. **参数微调**：根据试模结果，逐步调整闭合高度、冲压速度等参数，优化工艺窗口。 3. **寿命跟踪**：记录冲头使用寿命，对比不同材质与参数下的表现，形成数据化改进方案。通过上述系统化改进，冲头寿命可从当前的十几分钟提升至数千次甚至数万次，显著降低停机时间与生产成本。若问题仍未解决，建议联系专业模具钢供应商进行失效分析，通过金相检测、断口扫描等手段定位深层原因。

赞同回复
