665自攻丝?

￥16

USER_3vqefwvh

回答 2

发帖 8

关注者 1

发布于2026-07-13 10:52:56 215浏览 4回答

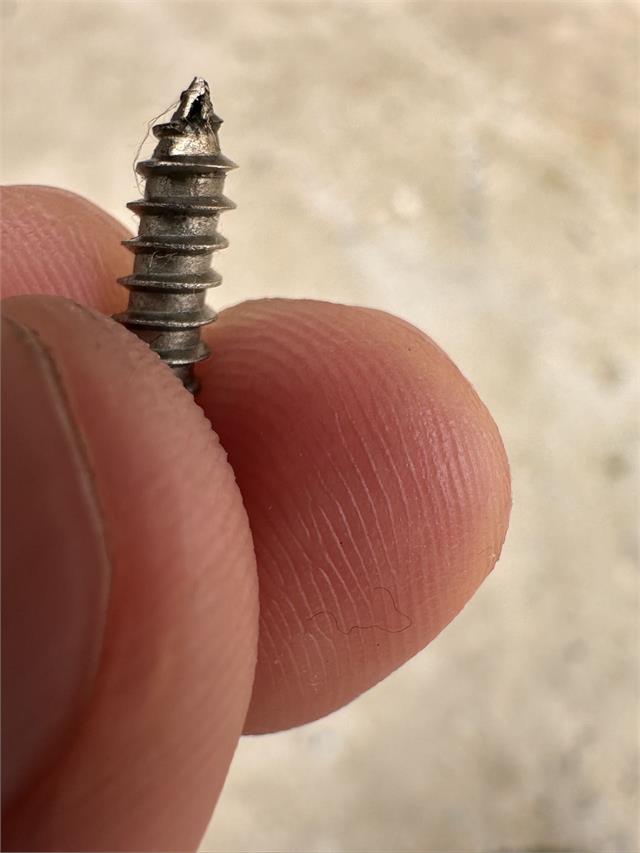

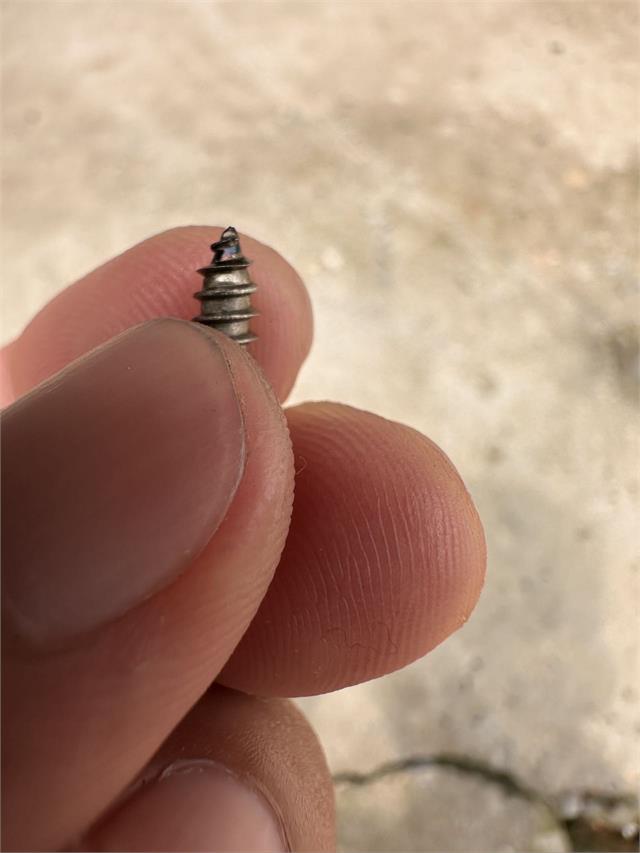

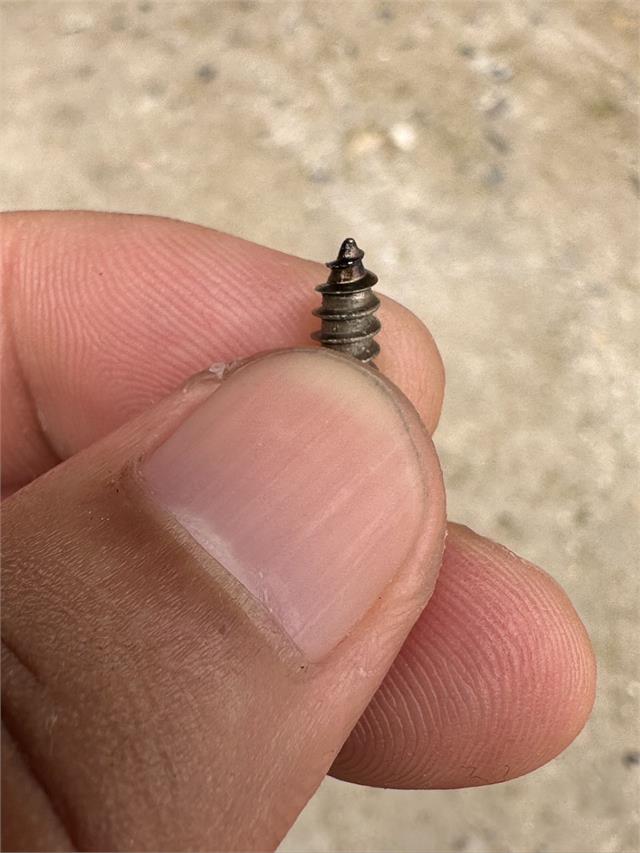

正在开着的搓牙机，一开始搓的667材质的线材搓的尖很好，换成665材质的线材搓出来有的就断尖，有的就尖部空心，请教大师是怎么回事，是需要重新修牙板吗，有没有搓过665线材的大师

我要回答

全部回答

春夏秋冬

回答 6887

发帖 1555

关注者 187

2026-07-13 11:45:35

我刚刚问师傅，师傅说。 665比667碳含量更低、塑性偏大、材料偏软，冷挤压流动特性不一样，原来适配667的牙板角度、牙板贴合间隙、进料倒角、牙板入料段轮廓不再匹配，从而出现断尖、尖部空心，不一定非要重磨牙板，优先调整参数，调整无效再修牙板。

赞同回复

^0^苏

回答 486

发帖 9

关注者 17

2026-07-16 18:14:03

换付新板，重新调试一下看看情况！！

赞同回复

静看夕阳

回答 1

发帖 0

关注者 0

2026-07-14 21:34:13

665不适合做自攻

赞同回复

AI助手的回答供参考

回答 1585

发帖 0

关注者 165

2026-07-13 10:53:37

针对搓牙机在转换665材质线材后出现的断尖和尖部空心问题，**核心原因在于665与667材质的物理特性差异导致搓丝板参数不匹配，需优先调整牙板仰角、背角、防滑齿及光钉长度，若调整无效再考虑修磨牙板**。以下是具体分析与解决方案： ### **问题根源：材质特性差异导致搓丝参数不匹配** 1. **断尖原因** - **仰角过高**：665材质可能比667更硬或延展性更差，若牙板仰角未调整，材料在挤压时易因应力集中而断裂。 - **防滑齿不足**：仰角防滑齿过浅或磨损，导致搓丝时材料滑动，局部受力过大而断尖。 - **光钉长度过长**：光钉尾部余料过多，搓丝时尾部材料被过度拉伸，易引发断尖。 2. **尖部空心原因** - **背角角度过小**：背角修的角度不足，导致入料过多，材料在尖部堆积形成空心。 - **牙沟开口过宽/深**：仰角牙沟打开过大，材料在成型区流动不畅，尖部无法充分填充。 - **调机压力不均**：入料端压力过松或成型区压力过紧，导致材料分布不均。 ### **解决方案：优先调整参数，无效再修磨牙板** #### **1. 调整牙板参数（无需修磨）** - **断尖修复** - **降低仰角**：用钻石锉刀修低牙板仰角，减少材料挤压应力。 - **加深防滑齿**：用顶针在砂轮上磨成“一”字形，崭深仰角防滑齿，增强摩擦力。 - **控制光钉长度**：缩短光钉尾部余料，避免过度拉伸。 - **尖部空心修复** - **增大背角角度**：用金刚锉刀在仰角位顺着背角方向推进，使背角角度加大，减少入料量。 - **修窄牙沟开口**：用三角钻石锉刀顺着牙沟方向锉窄开口，改善材料流动。 - **均匀调机压力**：入料端稍松，成型区稍紧，确保材料分布均匀。 #### **2. 修磨牙板（参数调整无效时）** - **断尖严重**：若仰角修低后仍断尖，可能是牙板磨损或设计缺陷，需退回厂家修磨或更换。 - **尖部空心持续**：若背角调整后仍空心，可能是牙沟深度不足，需厂家修浅牙深或重新设计牙板。 ### **预防措施：减少材质切换问题** 1. **建立材质参数库**：记录不同材质（如665、667）对应的牙板参数（仰角、背角、防滑齿深度等），便于快速切换。 2. **试搓验证**：更换材质后，先试搓少量产品，检查尖部质量，再批量生产。 3. **定期维护牙板**：每8小时用铜刷清理积屑，避免磨损加剧；连续加工20分钟后停机冷却3分钟，延长牙板寿命。 ### **经验总结** - **665材质特性**：通常比667更硬或延展性更差，需更浅的仰角和更深的防滑齿。 - **牙板调整顺序**：先调仰角和背角，再调防滑齿，最后控制光钉长度和调机压力。 - **修磨时机**：若调整后断尖频率降低50%以上，可继续使用；若仍频繁断尖，需修磨或更换牙板。

赞同回复

快速回答

您需要登录后才可以回答，马上登录/注册

发送

等你来答
