找标准找材料找资料计算工具找课程找工作问答社区关于我们

产品成型成品🔩成品螺钉

球头有缺陷问题?

￥8

长肉这事冲我来

回答 3

发帖 1

关注者 0

发布于2026-07-17 11:09:08 333浏览 9回答

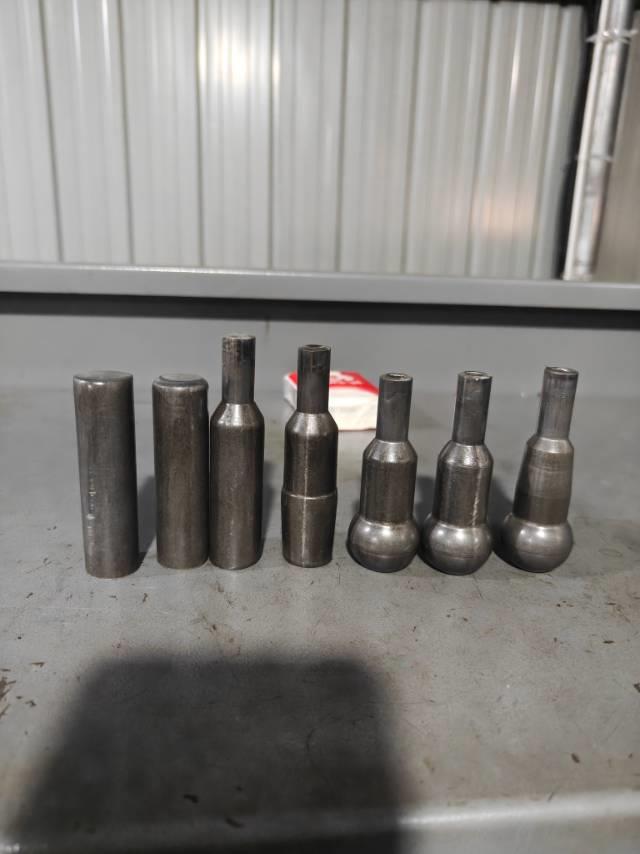

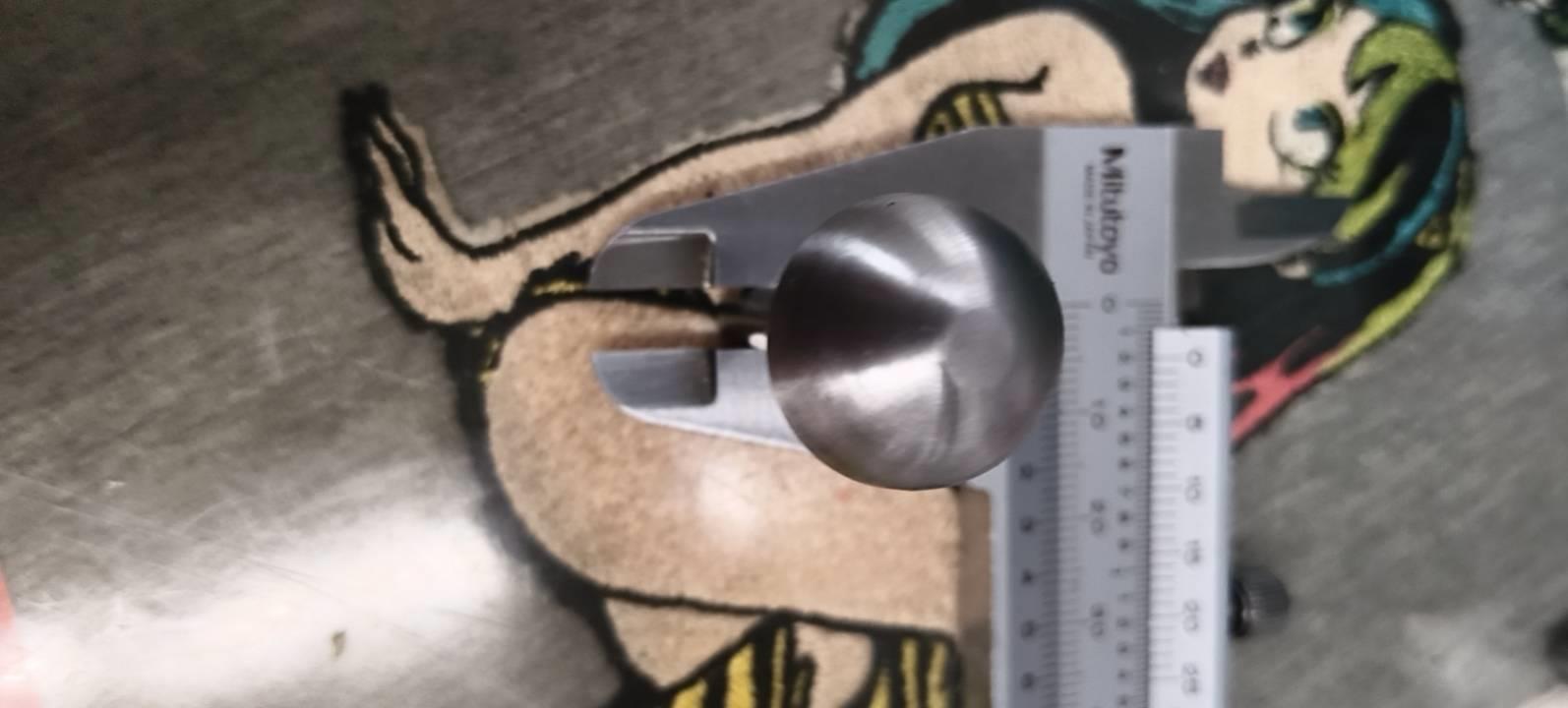

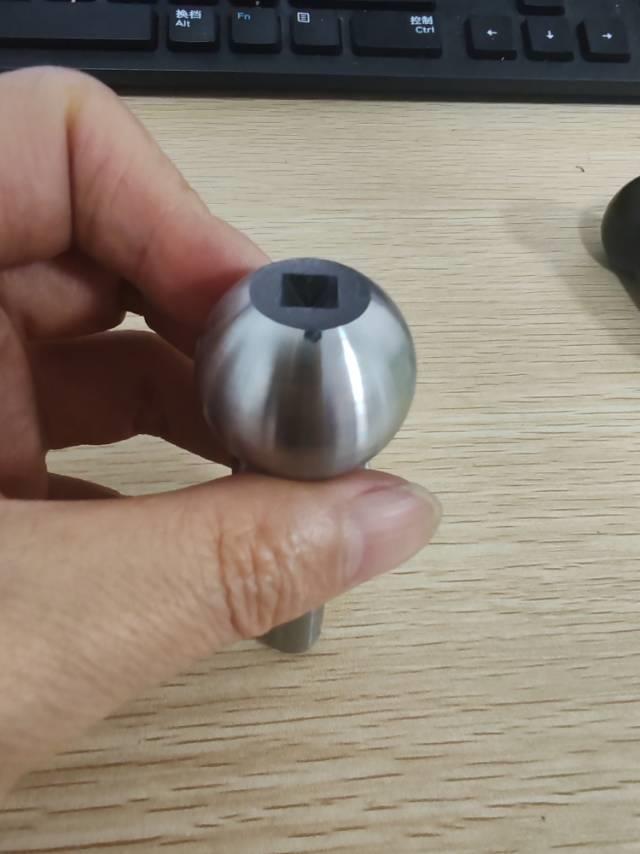

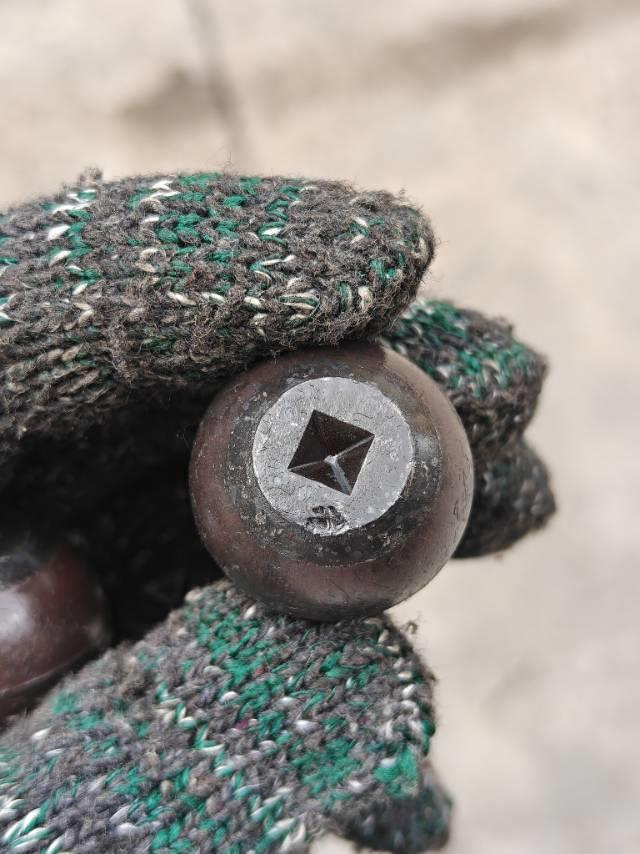

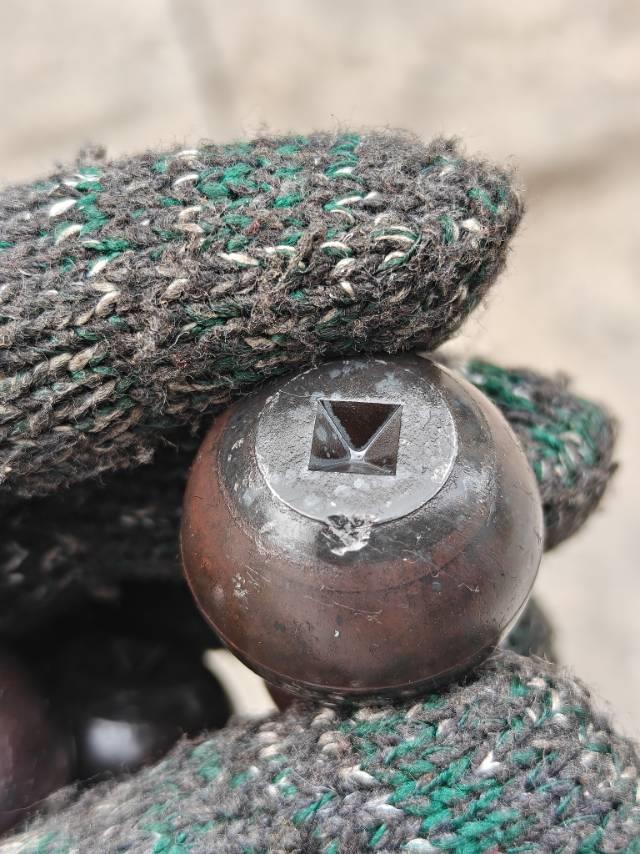

大师们，现在球头生产出来后拉去热处理，然后机加车杆部外圆，发到客户后发现有球头缺陷问题，不良率百分之15左右，模具我检查过了没有问题，这款产品生产了三年多了第一次碰到这种情况，请大师们帮我分析下，附上冷镦过模料

我要回答

全部回答

春夏秋冬

回答 6886

发帖 1555

关注者 187

2026-07-17 14:12:50

考虑过模量产中，冲模粘铁削的问题，夹子夹料不稳，夹子磨损这样的情况，

赞同回复

177****3943

回答 50

发帖 1

关注者 2

2026-07-17 19:21:38

如果缺料位置比较一致，那就是你调试问题。剪料端面积瘤，入料不顺的剐蹭。

赞同回复

阳卫华

回答 351

发帖 2

关注者 8

2026-07-18 11:44:12

看下伤的位置，对比下材料切断面相同的位置，是否材料切料时就已经有轻微剥落现象了。

赞同回复

^0^苏

回答 486

发帖 9

关注者 17

2026-07-17 14:57:19

估计是材料本身有问题

赞同回复

150****6893

回答 6

发帖 1

关注者 0

2026-07-17 11:46:01

会不会是有料屑粘到上面打出来的坑，或者材料有问题

赞同回复

长肉这事冲我来

回答 6

发帖 1

关注者 0

长肉这事冲我来 2026-07-17 13:21:46

回复150****6893:

应该不会，打的过程没有发现毛刺和缺陷件，再说这个过模工艺很难产生毛刺，还这么大，车80丝都车不掉

AI助手的回答供参考

回答 1584

发帖 0

关注者 165

2026-07-17 11:10:02

针对球头生产后出现15%不良率的问题，结合生产流程和历史经验，以下为系统性分析及解决方案： ### **一、问题定位与可能原因** 1. **热处理环节** - **淬火裂纹**：若淬火温度过高、冷却速度过快或回火不足，可能导致球头表面或内部产生微裂纹。 - **验证方法**：对不良品进行金相检测，观察裂纹走向（表面裂纹通常呈网状，内部裂纹呈放射状）。 - **解决方案**：调整淬火介质（如改用油淬替代水淬）、降低冷却速度或增加回火时间。 - **脱碳层**：加热温度过高或保温时间过长导致表面碳含量降低，降低硬度及耐磨性。 - **验证方法**：用硬度计检测球头表面与芯部硬度差，或通过金相观察脱碳层厚度。 - **解决方案**：优化加热工艺（如缩短保温时间、降低温度），或采用保护气氛加热。 - **变形超差**：热处理后球头尺寸变化导致机加余量不足，加工后暴露缺陷。 - **验证方法**：测量热处理后球头尺寸，对比机加前后的尺寸变化。 - **解决方案**：预留更大机加余量，或采用矫直工艺修正变形。 2. **机加工环节** - **切削力过大**：车杆部外圆时，刀具磨损或进给量过大导致振动，引发球头表面微裂纹。 - **验证方法**：检查刀具磨损情况，监测加工过程中的振动数据。 - **解决方案**：更换刀具、降低进给量或使用减震刀杆。 - **冷却液不足**：切削热导致局部温度过高，引发材料相变或热应力裂纹。 - **验证方法**：检查冷却液流量及浓度，观察加工表面颜色（过热会发蓝）。 - **解决方案**：增加冷却液流量或改用高压冷却系统。 - **装夹不当**：夹具压力不均导致球头变形，加工后应力释放产生裂纹。 - **验证方法**：检查夹具与球头的接触面是否均匀，测量装夹后的变形量。 - **解决方案**：优化夹具设计，增加支撑点或使用软爪。 3. **原材料与冷镦工艺** - **材料内部缺陷**：冷镦料存在夹杂、气孔或偏析，热处理后缺陷扩大。 - **验证方法**：对冷镦料进行超声波探伤或低倍组织检验。 - **解决方案**：更换原材料供应商或增加检验环节。 - **冷镦工艺问题**：冷镦速度过快或模具润滑不足导致材料内部应力集中。 - **验证方法**：检查冷镦后的坯料表面是否有裂纹或折叠。 - **解决方案**：优化冷镦参数（如降低速度、增加润滑），或增加中间退火工序。 4. **其他潜在因素** - **运输与存储**：球头在运输中碰撞或存储环境潮湿导致表面腐蚀，误判为缺陷。 - **验证方法**：检查包装方式及存储条件，观察缺陷是否集中在特定区域。 - **解决方案**：改进包装（如增加泡沫防护），控制存储湿度。 - **客户检测标准变化**：客户可能提高了检测灵敏度或采用了新检测方法（如磁粉探伤）。 - **验证方法**：与客户沟通确认检测标准及缺陷定义。 - **解决方案**：根据客户标准调整生产或检测流程。 ### **二、快速排查步骤** 1. **分层抽样检测** - 从热处理前、热处理后、机加后三个阶段分别抽样，检测硬度、尺寸及表面质量，定位问题发生阶段。 2. **模拟实验** - 用同批次冷镦料按原工艺生产少量产品，跳过热处理直接机加，观察是否出现缺陷，排除热处理影响。 - 反之，跳过机加直接检测热处理后球头，确认是否为机加导致。 3. **对比分析** - 对比历史良品与当前不良品的冷镦料、热处理工艺参数及机加条件，找出差异点。 ### **三、长期改进措施** 1. **工艺优化** - 热处理：引入真空淬火或可控气氛淬火，减少氧化脱碳。 - 机加工：采用数控机床替代普通车床，提高加工稳定性。 - 冷镦：增加坯料退火工序，消除内部应力。 2. **质量控制强化** - 在热处理后增加磁粉探伤或荧光渗透检测，提前拦截缺陷。 - 对机加刀具实行寿命管理，定期更换并记录切削参数。 3. **供应链协同** - 与原材料供应商签订质量协议，要求提供材质证明及低倍检验报告。 - 与客户建立定期沟通机制，及时获取缺陷反馈及改进建议。 ### **四、临时应对方案** 若需快速降低不良率，可采取以下措施： 1. 对热处理后球头进行100%目视检查，剔除明显缺陷品。 2. 调整机加余量，确保即使热处理变形仍能满足尺寸要求。 3. 与客户协商放宽部分非关键缺陷的验收标准（如表面轻微划痕）。通过系统排查与针对性改进，可逐步将不良率降至可接受范围。建议优先从热处理和机加工环节入手，这两者是缺陷高发阶段。

赞同回复
