产品成型成品🔩成品螺钉
多工位螺母机推管？

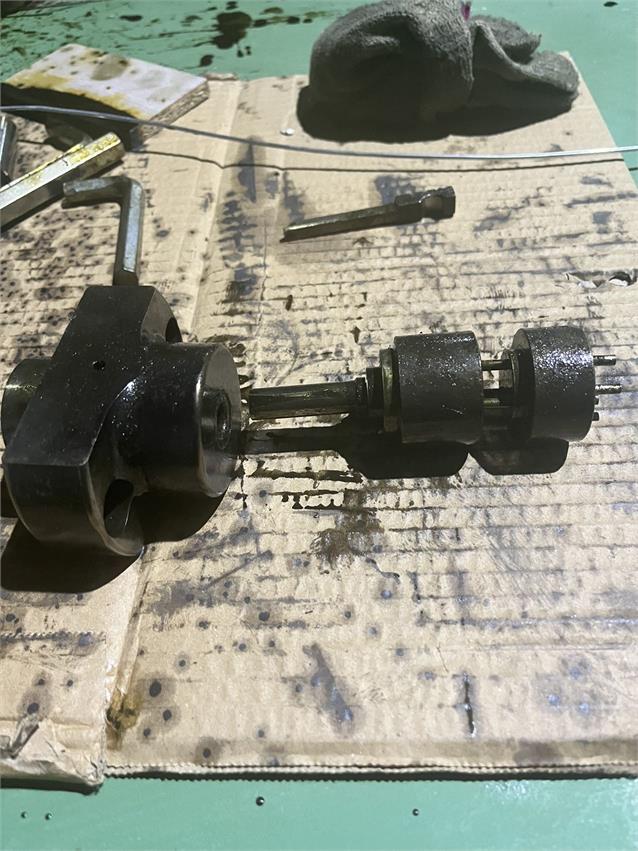

88现在生产的是28长壁厚1.5的套管，如图：5模是推管模。他这个推管模起什么作用？在里面是怎么活动的，芯 管 针要怎么搭配？第一次用，请教老师们0.0
全部回答
陈\『』
回答 42
发帖 0
关注者 2
你这是不是拉伸两次，四模拉了一次，五模再拉一次，废料在中间。如果是你配215芯管的时候，比如四模拉伸14长，你配的215芯管，芯比管必须超过14长，不能短于14。
赞同
回复
查看全部评论(共5条)
春夏秋冬
春夏秋冬
回答 6763
发帖 1555
关注者 172
产品工艺需要吧，三定针推管好处就是防止冲棒带料，
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1476
发帖 0
关注者 162
在多工位螺母机中，推管模（即您提到的“5模”）是螺母成型过程中的关键部件，其作用、活动方式及芯管针的搭配需结合螺母成型工艺和模具结构来理解，以下是具体说明：
### **一、推管模的核心作用**
推管模的主要功能是**在螺母成型过程中，通过推管的轴向运动将金属材料推入模具型腔，形成螺母的外形和螺纹**。具体到您的案例（28长壁厚1.5的套管）：
1. **材料成型**：推管模将金属管材（套管）推入模具型腔，通过压力使其贴合型腔形状，形成螺母的外轮廓。
2. **螺纹成型**：若模具设计包含螺纹成型结构（如螺纹滚道或螺纹镶块），推管模的运动会配合芯轴的旋转或往复运动，在螺母内孔或外表面形成螺纹。
3. **脱模辅助**：成型完成后，推管模可能反向运动，将螺母从模具中推出，实现脱模。
### **二、推管模的活动方式**
推管模的活动通常由液压或机械驱动系统控制，其运动过程可分为以下步骤：
1. **初始位置**：推管模处于后退状态，留出空间供金属管材（套管）送入模具。
2. **送料阶段**：金属管材被送入模具，定位在推管模前方。
3. **推管前进**：推管模在驱动系统作用下向前运动，将金属管材推入模具型腔。此时：
- 推管前端与金属管材接触，施加压力使其变形。
- 若模具包含芯轴，芯轴可能同时旋转或往复运动，配合推管完成螺纹成型。
4. **保压阶段**：推管模保持压力一段时间，确保螺母完全成型。
5. **脱模阶段**：推管模后退，若模具设计有顶出机构，顶出杆将螺母从模具中推出。
### **三、芯管针的搭配原则**
芯管针（即芯轴）是螺母成型模具中的核心部件，其作用是形成螺母的内孔和螺纹。芯管针的搭配需考虑以下因素：
1. **尺寸匹配**：
- **芯轴直径**：应略小于螺母内孔的设计直径，留出材料流动空间。例如，若螺母内孔直径为25mm，芯轴直径可设计为24.8mm。
- **芯轴长度**：需覆盖螺母的轴向长度，确保内孔完整成型。对于28长的套管，芯轴长度应≥28mm。
2. **螺纹成型方式**：
- **滚压螺纹**：若采用滚压工艺，芯轴表面需加工出与螺母螺纹匹配的滚道，推管模推动金属管材时，芯轴旋转，通过滚压使材料塑性变形形成螺纹。
- **切削螺纹**：若采用切削工艺，芯轴可能设计为刀具结构，在推管模推动金属管材时，芯轴旋转并切削出螺纹。
3. **材料流动性**：
- 芯轴表面需光滑，减少摩擦，避免材料粘连或撕裂。
- 对于壁厚1.5的套管，芯轴与推管模的间隙需精确控制，确保材料充分填充型腔，避免薄壁处破裂或皱褶。
4. **冷却系统**：
- 若螺母成型过程中需冷却，芯轴内部可能设计冷却通道，通过循环冷却液控制模具温度，提高成型质量。
### **四、实际操作建议**
1. **模具调试**：
- 首次使用时，需进行空载试运行，检查推管模和芯轴的运动是否顺畅，有无干涉或卡滞。
- 逐步调整推管模的推进速度和压力，观察螺母成型效果，优化参数。
2. **材料准备**：
- 确保金属管材（套管）的尺寸和材质符合设计要求，避免因材料偏差导致成型失败。
3. **润滑与维护**：
- 定期对推管模和芯轴进行润滑，减少磨损，延长模具寿命。
- 清理模具内的金属碎屑，避免影响螺母表面质量。
赞同
