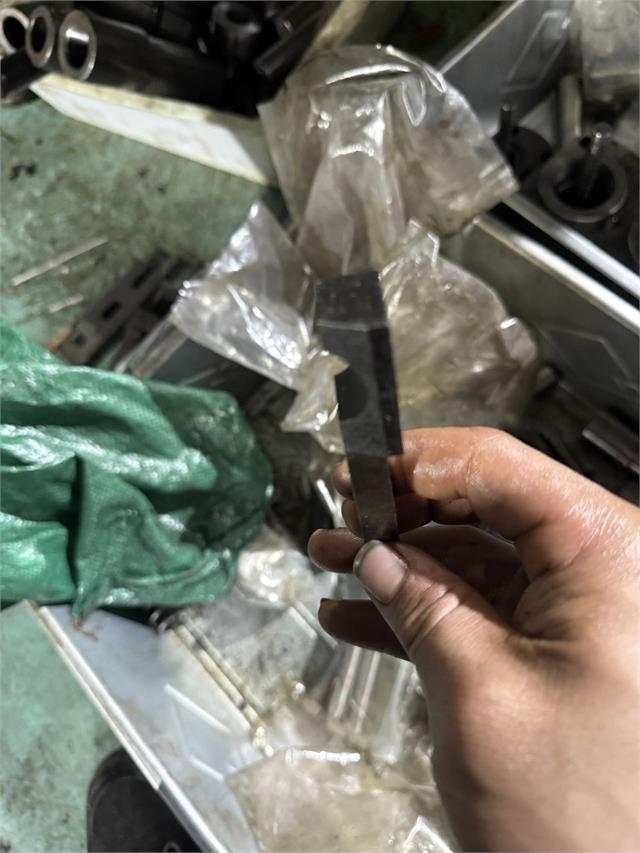

大师们我想请教下多工位螺母机小拍大大张钳怎么磨?
￥6
因为没有磨过想请教下 磨的过程和细节 麻烦各位了
全部回答
春夏秋冬
春夏秋冬
回答 6801
发帖 1555
关注者 179
先沙轮机上大磨，在用气磨修，最后抛光下，
赞同
回复
查看全部评论(共3条)
159****4132
回答 36
发帖 0
关注者 0
拿冲棒对比着磨，倒角尽量磨大，磨顺，磨好了装到夹心轴，用冲棒抹点油慢慢试
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1512
发帖 0
关注者 162
在多工位螺母机中，针对小拍大大张钳的磨削加工，需结合工件特性、精度要求及设备条件制定科学方案，以下是具体磨削过程及关键细节：
### **一、磨削前准备**
1. **工件定位与装夹**
- **基准选择**：优先磨削精度要求高的平面（如定位面），再磨削精度要求低的平面，避免误差累积。例如，先加工底面保证垂直度，再加工侧面。
- **装夹方式**：
- **螺钉轻微固定+双顶式夹具**：适用于外形对称度要求高的工件（如对称度≤0.01mm），通过打表找正确保外形对称性。
- **紧密平口钳装夹**：以φ44外形夹紧、半圆内壁定位，利用平口钳精度保证端面与外圆垂直度，适合端面尺寸加工（如6±0.05mm）。
- **防变形措施**：装夹时避免过度压紧导致工件变形，尤其对薄壁或易变形部件需采用柔性夹具或分段紧固。
2. **设备与工具准备**
- **工具磨床选择**：根据加工需求选用干磨或湿磨设备。干磨时需控制进给量（粗加工≤0.03mm，精加工0.005~0.01mm），防止工件表面烧伤。
- **砂轮选择**：根据材料硬度选择砂轮粒度（如粗磨用80#，精磨用240#）和硬度（如中软级适用于淬火钢）。
- **辅助工具**：正弦磁台（用于角度加工）、量块组（计算垫高值）、修整器（修整砂轮侧面）。
### **二、磨削过程与细节**
1. **平面磨削**
- **顺序**：先加工平行于直角坐标的平面，再加工斜面；先加工与凸圆弧相切的平面，后加工圆弧面。
- **操作要点**：
- **底面加工**：先磨削底面保证平面度，再倾斜吸盘加工斜面，避免砂轮啃切。
- **侧面加工**：预留精加工余量，用修整器修整砂轮侧面后加工，防止砂轮偏移导致尺寸超差。
- **圆弧面加工**：两凸圆弧相接时先磨大圆后磨小圆；两凹圆弧相接时先磨小凹圆后磨大凹圆。
2. **角度磨削**
- **正弦磁台应用**：
- 计算垫高值：根据角度β=14°、中心距L=100mm，垫高值H=L×sinβ≈24.192mm。
- 操作：将量块组垫入正弦规圆柱下，锁紧后加工角度面。
- **防啃切措施**：砂轮接触工件前退回5μm，再从水平方向进给至接触线。
3. **孔系加工**
- **靠磨法**：加工φ14尺寸时，相对外端面留余量0.2mm，通过靠模保证尺寸精度。
- **磁力台应用**：吸磁半圆内平面加工11±0.007mm尺寸，利用磁力固定工件防止振动。
### **三、关键细节与注意事项**
1. **磨削顺序优化**
- 遵循“先基准后一般、先主后次、先难后易”原则，如先加工定位面再加工配合面，先加工复杂型面再加工简单型面。
2. **砂轮修整与冷却**
- **修整**：定期用金刚石修整器修整砂轮，保持锋利度和形状精度。
- **冷却**：湿磨时充分添加冷却液，防止热变形；干磨时控制进给量，避免表面退火。
3. **去磁处理**
- 磨削后工件可能带磁，需用退磁器去除磁性，防止吸附铁屑影响后续加工。
4. **质量检测**
- 使用千分表、投影仪等工具检测尺寸精度和形位公差（如对称度、垂直度）。
- 对关键尺寸（如11±0.007mm）进行100%检验，确保符合设计要求。
### **四、常见问题与解决方案**
1. **工件变形**
- **原因**：装夹过紧或加热导致。
- **解决**：采用柔性夹具、分段紧固或低温磨削工艺。
2. **尺寸超差**
- **原因**：砂轮磨损、设备振动或测量误差。
- **解决**：定期修整砂轮、检查设备刚性、使用高精度量具。
3. **表面烧伤**
- **原因**：干磨进给量过大或冷却不足。
- **解决**：减小进给量、改用湿磨或加强冷却液供给。
